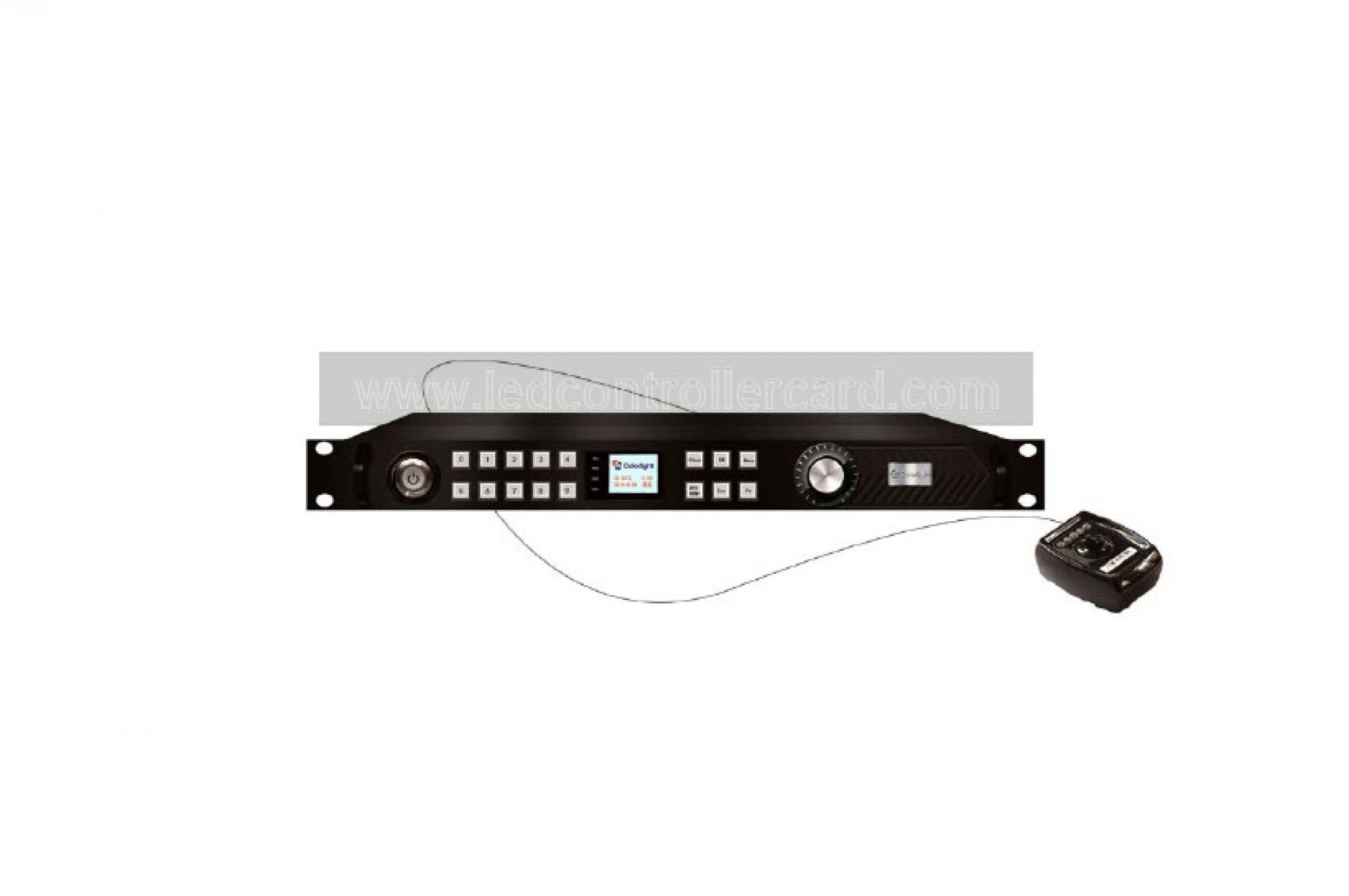

Colorlight 3D LED Display controller 3D Sender Overview
3D sender is specially designed for ordinary LED display to achieves 3D effect. With the transmitter, and shutter type 3D glasses together, 3D Sender can make
the ordinary LED display play as a 3D display, and it can be easily switched between 2D and 3D mode.
It has the strongest receiving capability of 4K, can receive signal with 4096*2160 pixels in maximum. Це має 4 gigabit Ethernet outputs to support supper large screen.
Its LCD can show the real-time information about screen status and the control panel supports quick setting of LED display without need of computer.
Colorlight 3D LED Display controller 3D Sender Features.
Support 3D display
Вхідна роздільна здатність: The maximum resolution is 4096*2160 пікселів,
Максимальна вантажопідйомність:2621440pixels @4096*2160 pixels (2D Mode);
1310720pixels @2048*2160 pixels (3D Mode);
Quick setting of screen without computer by use of control panel
LCD shows real-time information of screen status
Support one key to lock and one key to black screen
Support HDMI and DVI signal input
One key switching from DVI to HDMI
Support external audio input
Support high level video input: 12bit/10bit/8bit
4 gigabit Ethernet outputs support screen arbitrary splicing
Подвійний USB2.0 для високошвидкісної конфігурації та простого каскадування
Support systematic time encryption
Internal testing program, support offline testing
Brightness adjustment in 256 levels by knobs
Preset startup picture of display
Compatible with all receiver series, like 5A, i5A
| Video source interfaces | |
| Interface type | DVI*1，HDMI*1 |
| Вхідна роздільна здатність | 4096*2160pixels in maximum |
| Auto-adjust resolution | Підтримка |
| Video source frame rate | 60Гц，support auto-adjustment |
| Колір введення | 12/10/8біт |
| Вихід | |
| Net port number | 4 gigabit net ports |
| Control area by port | 2D режим: 2621440 , each port: 655430пікселів; |
| 3D режим 27680 , each port: 1310720пікселів; | |
| Відстань передачі | CAT5E??40М；CAT6 70M；NO limitation on optical fiber |
| Каскадний | Support arbitrary cascading between net ports |
| Transmission mode | Режим кадру, CRC check in addition |
| Connected equipment | |
| Receiver card | 5A series, i5A series, customization cards, тощо. |
| Периферійні пристрої | Багатофункціональна карта, optical fiber transceiver, gigabit switcher |
| Специфікація | |
| Розмір | 1U стандартна коробка |
| Вхідна напруга | Змінний струм 100~240 В |
| Номінальна потужність | 10В |
| споживання | |
| вага | 2кг |
| Зовнішні інтерфейси | |
| ЖК | Show real-time information of screen, help to make quick setting |
| of screen | |
| Control panel | Rich bottom for quick setting the screen |
| Configuration interface | USB 2.0*2 |
| DVI information | Надати інформацію про частоту кадрів, порожнє значення, годинник, judge status |
| between video card and video processor; | |
| Регулювання яскравості | Adjustment in 100 рівнях, automatically save in sending card. |
| Bottom | |
| Real-time configuration | Гамма, зона контролю, налаштування параметрів |
| Smart detection system | Підтримка температури, вологість , тощо. |
| Real-time clock | Internal real-time clock, backup battery, total running time can be |
| calculated, preset working status in order | |

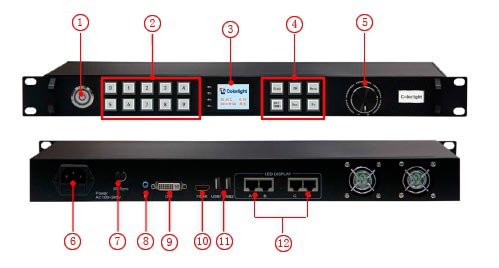

| НІ. | Інтерфейс | функції | Noted |
| 1 | Вимикач живлення | power on /off | |
| 2 | number keypad | 0-9, for the numerical input | |
|
3 |
ЖК |
To show information, such as logo,
running state, тощо. |
|
|
4 |
Function keys |
Extended function, such as Menu
‘black’，‘Fn??function combination key)，‘DVI/HDMI??/тд> |
|
|
5 |
Spin bottom |
Used for brightness adjustment
and assisted selection |
|
|
6 |
Блок живлення |
AC power supply interface
(AC100-240V) |
|
| 7 | 3D sync interface | Підключіться до 3D випромінювача | |
|
8 |
Аудіо вхід |
transmit the audio signal to the
багатофункціональна карта |
|
| 9 | Вхід DVI | DVI signal input | |
| 10 | Вхід HDMI | Вхід сигналу HDMI | |
|
11 |
USB 2.0 |
For iQ7E and PC communication or
iQ7E cascade |
|
|
12 |
Вихідний порт |
RJ45,4 outputs, connect to receiver
cards |
