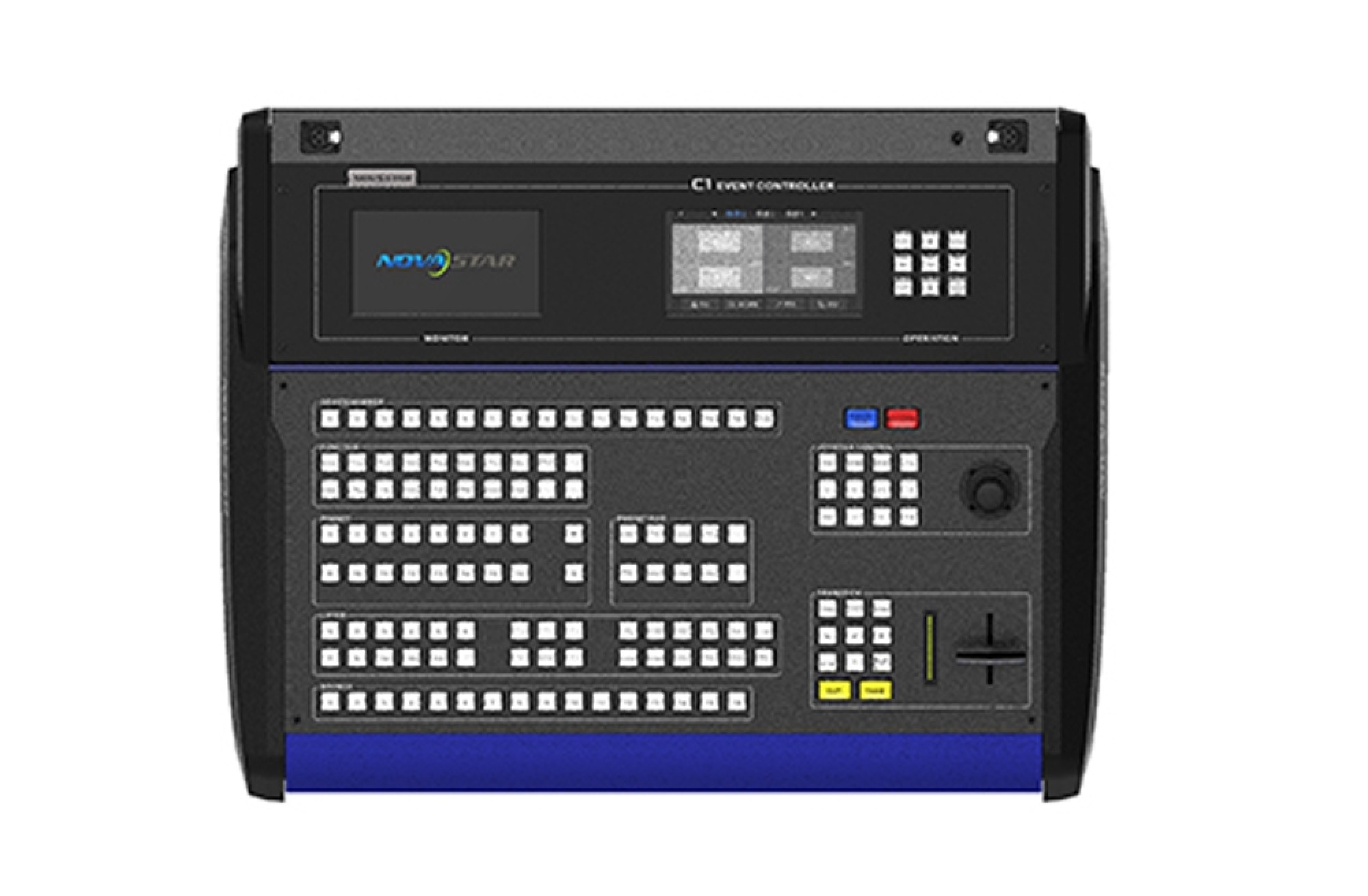

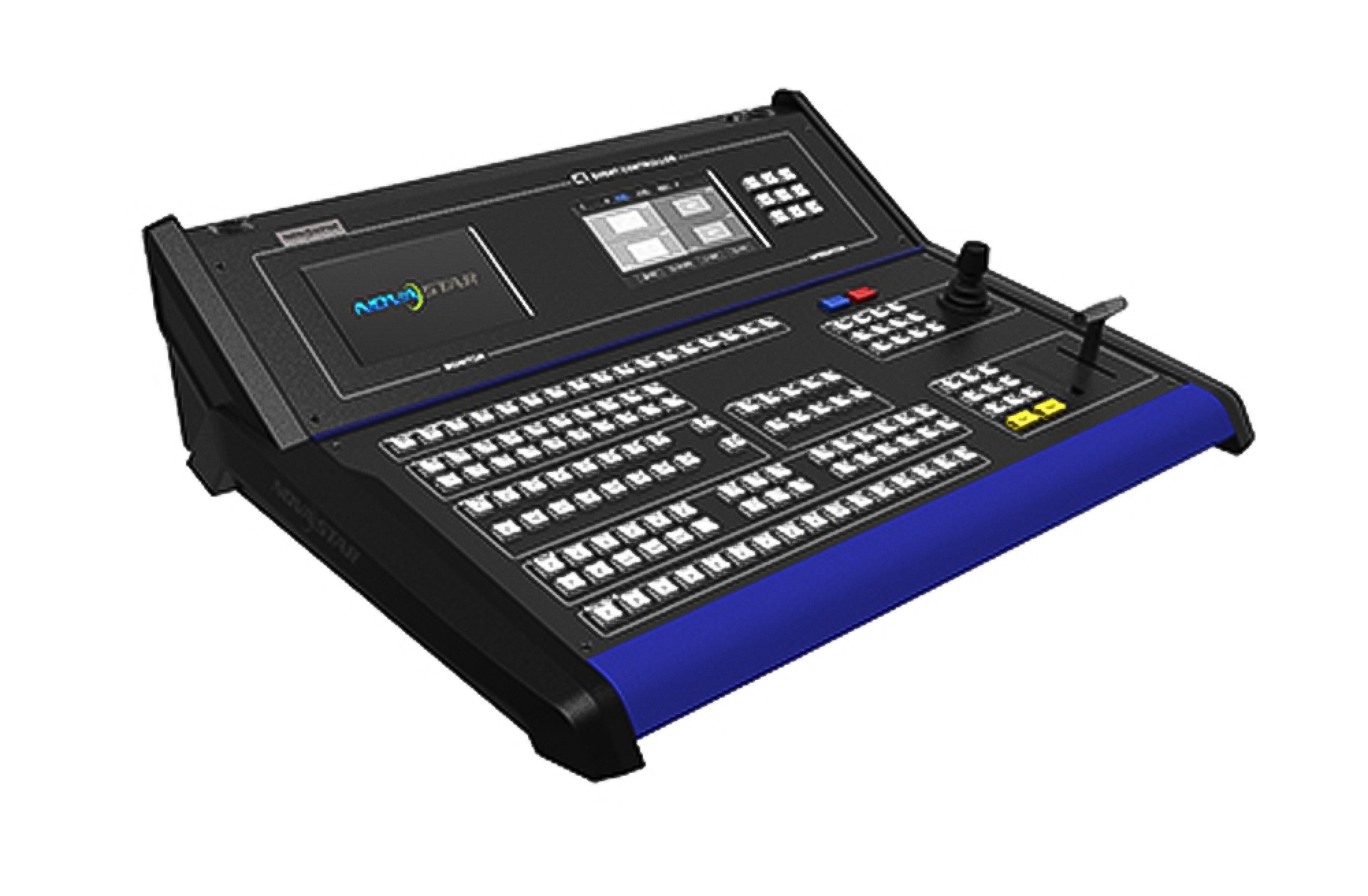

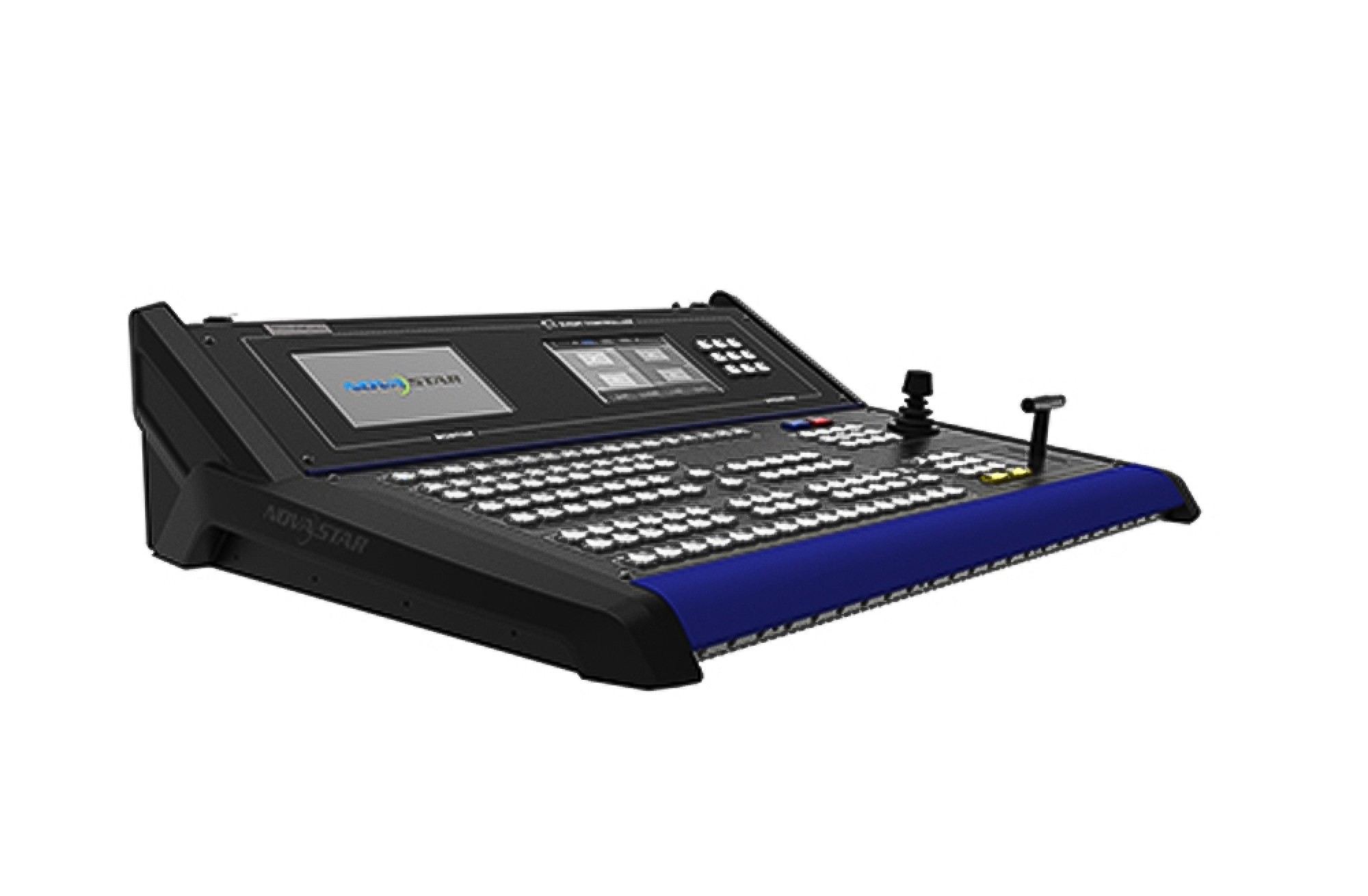

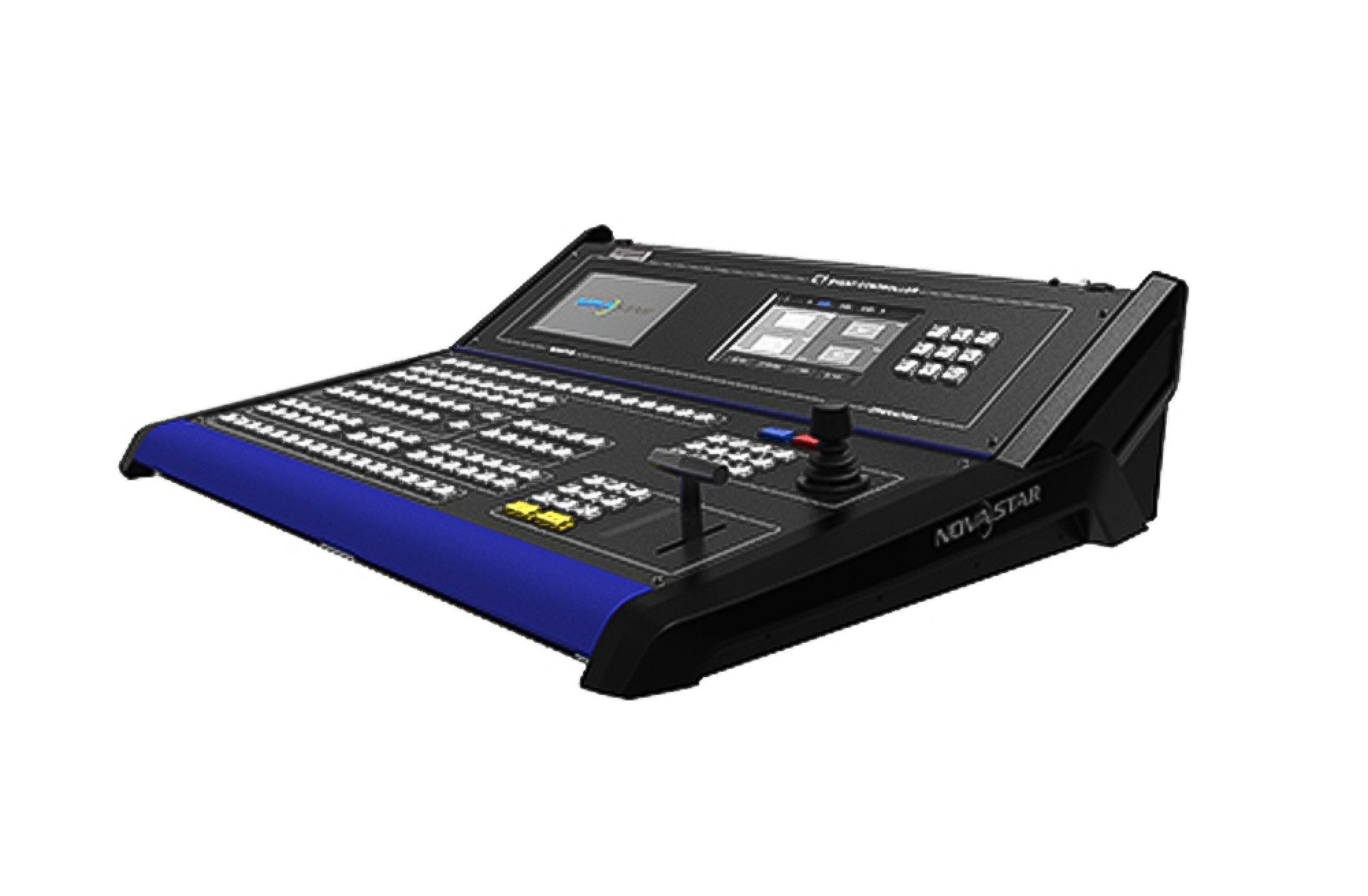

Novastar C1 เดสก์ท็อปคอนโซลตู้ LED Video Controller Card.
C1 เป็นคอนโซลฮาร์ดแวร์ของ NovaStar ที่ออกแบบมาโดยเฉพาะสำหรับผลิตภัณฑ์ประมวลผลวิดีโอ และใช้สำหรับการควบคุมเวทีการแสดงสดเป็นหลัก.
C1 ได้รับการออกแบบด้วย 2 หน้าจอ LCD. หนึ่งใช้เพื่อตรวจสอบแหล่งอินพุต. ส่วนอื่นๆ, พร้อมด้วยปุ่มบนแผงควบคุม, ใช้เพื่อกำหนดขนาดเลเยอร์, ตำแหน่งเลเยอร์, แหล่งสัญญาณเข้า, ความละเอียดเอาต์พุต, เส้นขอบเลเยอร์และการครอบตัดอินพุต.
C1 ยังได้รับการออกแบบให้มีจอยสติ๊กและ T-Bar. จอยสติ๊กใช้เพื่อปรับขนาดและตำแหน่งของเลเยอร์อย่างแม่นยำ. T-Bar รองรับ 1024 ระดับของการปรับระดับความโปร่งใสของเลเยอร์, ควบคุมเอฟเฟกต์การเปลี่ยนแปลงของค่าที่ตั้งไว้อย่างละเอียด.
คุณสมบัติกล่องหุ้มคอนโซลวิดีโอเดสก์ท็อป Novastar C1 LED.
1.รองรับจอ LCD สองจอ, หนึ่งรายการสำหรับการตรวจสอบ, และหน้าจอสัมผัสอีกอันสำหรับใช้งาน. ระหว่างปฏิบัติการ, ผู้ใช้สามารถดูสถานะแหล่งอินพุตบนหน้าจอ LCD อันใดอันหนึ่งได้, สถานะการแสดงตัวอย่างและสถานะของเอาท์พุตบนจอแสดงผล LED, เพื่อให้สถานการณ์โดยรวมอยู่ภายใต้การควบคุม.
2.รองรับการควบคุมได้ถึง 16 อุปกรณ์เทอร์มินัล.
3.รองรับการควบคุมโปรเซสเซอร์ประกบวิดีโอ NovaStar.
4.รองรับหน้าจอโมเสค, โมเสกง่าย, การปรับคุณภาพของภาพที่ส่งออก, การตั้งค่า BKG, การตั้งค่า EDID, รูปแบบการทดสอบ, และเปลี่ยนจากจอแสดงผลปกติเป็นไฟดับด้วยการกดปุ่มเพียงปุ่มเดียว.
5.รองรับได้ถึง 16 ที่ตั้งไว้ล่วงหน้า.
6.รองรับการคัดลอกที่ตั้งไว้ล่วงหน้า, การใช้เทมเพลตที่กำหนดไว้ล่วงหน้า, การปรับแต่งที่ตั้งไว้ล่วงหน้า, การบันทึกค่าที่ตั้งล่วงหน้าแบบกำหนดเอง, การล้างข้อมูลที่ตั้งไว้ล่วงหน้า, การล็อคพื้นที่ที่กำหนดไว้ล่วงหน้าบนแผงการทำงาน C1.
7.รองรับได้ถึง 8 ×เลเยอร์, 1 × OSD, 1 ×บีเคจี, และ 1 ×โลโก้.
8.รองรับการกำหนดค่าของเลเยอร์รูปร่างและเลเยอร์มาสก์.
9.รองรับการเพิ่มเลเยอร์ด้วยการกดปุ่มเพียงปุ่มเดียว, การล้างข้อมูลเลเยอร์ด้วยการกดปุ่มเพียงปุ่มเดียว, และย้ายเลเยอร์ไปด้านหน้าหรือด้านหลังด้วยการกดปุ่มเพียงปุ่มเดียว.
10.รองรับการแก้ไขเลเยอร์, การปรับคุณภาพของภาพชั้น, การตั้งค่าเส้นขอบของเลเยอร์, และการแช่แข็งของชั้น.
11.รองรับการตั้งค่าขนาดและตำแหน่งเลเยอร์ผ่านจอยสติ๊กและปุ่ม.
12.รองรับการกำหนดค่า Aux.
13.รองรับการครอบตัดแหล่งอินพุต.
14.รองรับ 13 เอฟเฟกต์การเปลี่ยนเลเยอร์และการตั้งค่าระยะเวลาการเปลี่ยน.
15.รองรับการปรับความไวของจอยสติ๊ก.
16.รองรับการปรับเอฟเฟกต์การเปลี่ยนเฟดของเลเยอร์ด้วยตนเองโดยใช้ TBar.
17.รองรับการควบคุมระยะไกลหรือการควบคุมสดของตัวประมวลผลวิดีโอเทอร์มินัลผ่าน RJ45.
Novastar C1 LED Video Desktop Console พารามิเตอร์สิ่งที่ส่งมาด้วย:
| พอร์ตและปุ่ม | ปริมาณ | คำอธิบาย |
| อีเทอร์เน็ต (อาร์เจ45) | 1 | พอร์ตสำหรับควบคุมเทอร์มินัลจากระยะไกลผ่าน เครือข่าย |
| ยูเอสบี | 1 | ใช้ในการอัพเดตโปรแกรม, หรือเชื่อมต่อกับด้านบน คอมพิวเตอร์ |
| ยูดิสก์ | 1 | เชื่อมต่อกับไดรฟ์ USB เพื่อนำเข้าไฟล์ USB. |
| เฝ้าสังเกต | 1 | ใน: ขั้วต่อการแสดงตัวอย่าง HDMI ที่เชื่อมต่ออยู่ ขั้วต่อการแสดงตัวอย่าง HDMI ของขั้วต่อ ` ลูป: ขั้วต่อเอาต์พุตลูป HDMI ซึ่งสามารถ แสดงการแสดงตัวอย่างเทอร์มินัลบนเครื่องอื่น อุปกรณ์แสดงผล. |
| RS232 | 1 | คอนเนคเตอร์ควบคุมที่เชื่อมต่อกับด้านบน คอมพิวเตอร์ |
| ปุ่มรีเซ็ต | 1 | ปุ่มรีเซ็ตรูเข็มใช้เพื่อรีเซ็ตและรีสตาร์ท ค1 |
| กำลังไฟฟ้าเข้า | ไฟฟ้ากระแสสลับ 100~240V, 50/60เฮิรตซ์ |
| การใช้พลังงาน | 50 ว |
| อุณหภูมิในการทำงาน | 0° C-90 ° C |
| อุณหภูมิในการจัดเก็บ | -20° C-90 ° C |
| ความชื้น | 0%-95% RH |
| ขนาด | 541.46 มม. × 649.90 มม. × 204.46 มม |
