Colorlight i5A-907-mottagningskort är speciellt designat för de kompakta och bärbara led-skärmarna, såsom hyr ledskärm eller gjut aluminium skåp, etc.
Denna rgb led-modulstyrenhet ärver alla fördelar och funktioner i5A-serien hade, antar en ny generation bildbehandlingskärna, och förbättra visningseffekten avsevärt;
Antar en ny generation av systemarkitektur, och har intelligentare funktion och stabilare system, med lägre pris på skärmkort, gör dess storlek och gränssnitt perfekt för gjutning av aluminiumskärm.

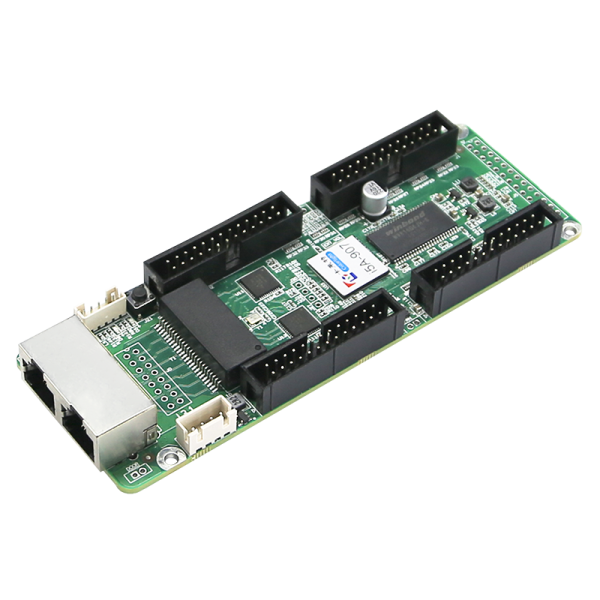

Colorlight I Series I5A I5A-907 I5A-905 LED-mottagningskort
Colorlight i5A-907 Mottagningskort Colorlight i5A-907 LED Display Mottagare Kortfunktioner
·Liten storlek, specialdesignad för kompakta strukturkonstruktioner, som färgskärm och gjut aluminiumskåp.
·Strömförsörjning från stiftkort utan behov av extern strömförsörjning, förbättra hårdvarans stabilitet.
·Ny bearbetningskärna, perfekt i displayeffekt.
·Hög uppdateringsfrekvens, hög gråskala och hög ljusstyrka med konventionella marker.
·Perfekt prestanda under lägre gråskalestatus.
·Bättre detaljbearbetning: Delvis mörk i raden, rödaktig till låggrå, skuggproblem kan lösas.
·Stöder effektiv visning vid första gråskalevärdet.
·Stöder 14 bitar med hög precision punkt-för-punkt-kalibrering i ljusstyrka och kromaticitet.
·Stöder konventionella chips, PWM-chips och belysningschips, etc.
·Stöder upp till 1/64 avsöka
·Stöder alla pumppunkter och godtyckliga dataförskjutningar, och realisera olika friformsdisplayer, sfärisk display, diamant display, kreativ visning, etc.
·Stöder 16 grupper RGBR??signalutgång och 24 grupperar RGB i max.
·Stor lastkapacitet.
·Avancerad design, komponenter av hög kvalitet, rigoröst åldringstest, noll fel på slutprodukterna.
·Brett arbetsspänningsområde med DC 3,3~5,5V.
·Stöder säkerhetskopiering av dubbla mottagningskort, loop backup, och dubbel-maskin backup, etc.
·Kompatibel med S-serien Sender, Z-serien avsändare och C-serien avsändare, etc.
| Kontrollsystemparametrar | |
|---|---|
| Sändande enhet | Kompatibel med S-serien Sender, Z-serien avsändare och C-serien avsändare, etc |
| Kontrollområde för varje kort | Fullfärg: 256×256 pixlar, och för speciella applikationer kan kolumnen utökas till 1024 pixlar. |
| Korrigeringsområde för varje kort | 256×256 pixlar |
| Cascade kontroll område av den största regionala | 65536×65536 pixlar |
| Kaskadkortsnummer | 65536 Datorer |
| Nätverksportutbyte | Stöds, godtycklig användning |
| Synkronisering | Nanosekundssynkronisering mellan kortet och kortet |
| Visningskvalitet | |
|---|---|
| Uppdateringshastighet för konventionella chip | Statisk: 64× 64, upp till 16000Hz
1/8 avsöka: 128× 128, upp till 10 000 Hz |
| Seriell frekvens | 0.2MHz~41,7 MHz |
| Grå nivå | Maximal 65536 nivåer |
| Minsta enhet av OE-värden | 8ns, 8ns multipla steg |
| Blankeringskrets | Stöder CD4051 släckkrets |
| Gråskalekompensation | Varje nivå gråskala kompenserar separat |
| Displaymodulkompatibilitet | |
|---|---|
| Chipstöd | Stöder konventionella chips, PWM-chips, belysningschips och andra vanliga chips |
| PWM-chip stöder | Stöder hundratals olika specifikationer för PWM-chippet, såsom MBI, MIN, BELOPP, etc |
| Skanningsläge | Konventionellt läge och läge med hög uppdateringsfrekvens för att stödja multiplicerad uppdateringsfrekvens |
| Skanningstyp | Stöder upp till 1/64 avsöka |
| Stöd för modulspecifikationer | Stöder 8192 pixlar inom valfri rad, vilken kolumn som helst |
| Kabelns riktning | Stöder väg från vänster till höger, från höger till vänster, från topp till botten, från botten till toppen |
| Datauppsättningar | 16 grupper RGBR??parallella data; 24 grupperar parallella RGB-data |
| Data vikta | Stöd för att vika i samma eller motsatt riktning, vilket förbättrar uppdateringsfrekvensen avsevärt |
| Modul ögonblicksbild | Stöder alla pumppunkter |
| Data seriell överföring | RGB, R8G8B8, R16G16B16, etc i form av serie |
| Kompatibel enhet och gränssnittstyp | |
|---|---|
| Kommunikationsavstånd | UTP-kabel 40m CAT6-kabel 70m
Optisk fiber: Single Mode Fiberomvandlare Multi-Mode Fiberomvandlare 50m (Använd RP Repeater för att förlänga obegränsat) |
| Kompatibel med transmissionsutrustning | Gigabit switch, fiberomvandlare, optiska omkopplare |
| DC-strömgränssnitt | Trådterminal eller HUB-kort |
| HUB-gränssnittstyp | Se definitionen av signalgränssnittet nedan |
| Fysiska parametrar | |
|---|---|
| Storlek | 137× 48 mm |
| Ingångsspänning | DC 3,3V-5,5V |
| Märkström | 0.6En |
| Märkeffekt | 3W |
| Lagrings- och transporttemperatur | -50℃~125 |
| Driftstemperatur | -25℃~75 |
| Kroppens statiska motstånd | 2KV |
| Vikt | 70g |
| Övervakningsfunktion (i kombination med mutil-funktionskort) | |
|---|---|
| Övervakningsfunktioner | Realtidsövervakning av miljöinformation som temperatur, fuktighet, rök |
| Fjärrkontroll | Stöder för reläbrytare för att slå på/av strömförsörjningen av utrustning på distans |
| Pixelnivåkalibrering | |
|---|---|
| Ljusstyrka kalibrering | Stöds |
| Kromaticitetskalibrering | Stöds |
| Andra funktioner | |
|---|---|
| Hot backup | Stöder loop backup och dubbel-maskin backup
Kontakta våra tekniker för mer information |
| Formad skärm | Stöder olika friformsskärmar, sfärisk display, kreativ visning, etc. genom den godtyckliga dataförskjutningen |
| FILNAMN | UTGIFTSANMÄRKNINGAR | FIL-STORLEK | LADDA NER |
|---|---|---|---|
| i5A-907-specifikation | V7.0 | 802KB |
