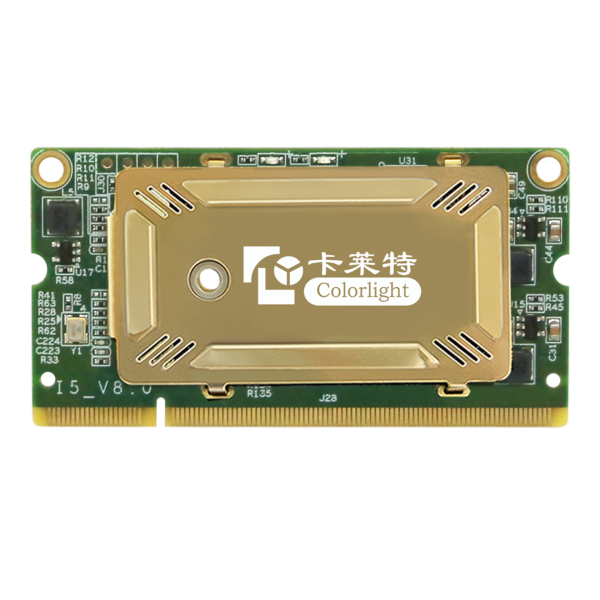

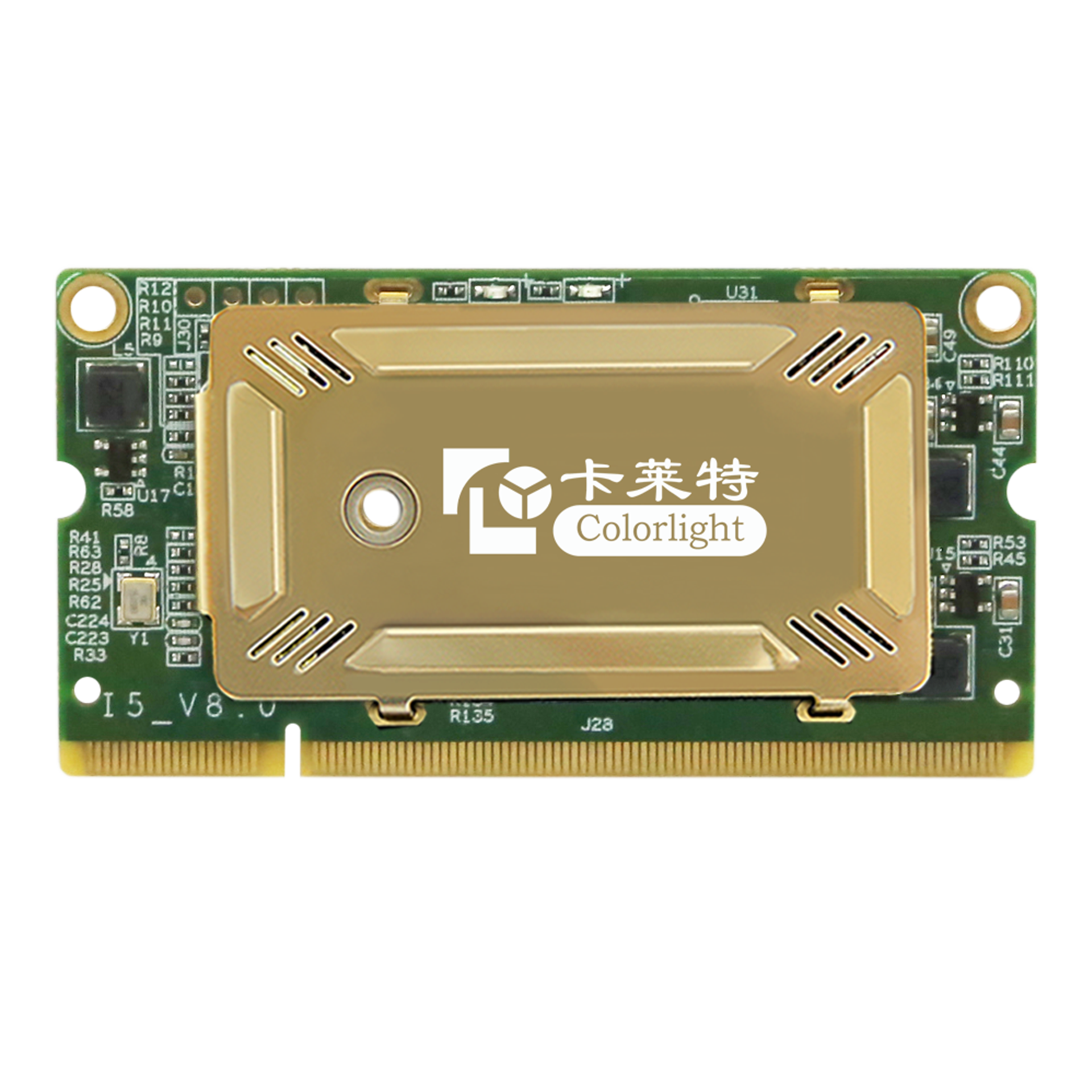

Colorlight i5-mottagningskort är Colorlight speciellt introducerat för allmänna projekt, med en liten storlek med 68×36 mm; Den använder DDR2 SODIMM-gränssnitt, som enkelt kan integreras i HUB-kortet eller enhetsplattan på led-displayen, lastkapacitet: 256×512 pixlar.
i5 pro controller-led har alla funktioner från det vanliga mottagarkortet. Dessutom, det stöder också 32 grupper av RGB-signalutgång, som enkelt passar med alla vanliga led-moduler, kan användas videoprocessor för 4k-tv.
Colorlight i5-mottagningskortfunktioner
·Liten storlek: 68× 36 mm, DDR2 SODIMM-gränssnitt, lätt för underhåll
·Stöder 32 grupper av RGB-signalutgång
·Lastkapacitet: 256×512 pixlar
·Hög precision punkt-för-punkt-kalibrering i ljusstyrka och kromaticitet
·Stöder alla skanningslägen från statisk till 1/64 avsöka
·Stöder bred arbetsspänning på DC 3,8V~5,5V
| Kontrollsystemparametrar | |
|---|---|
| Kapacitet | Fullfärg: 256×512 pixlar |
| Kaskadkontrollområde i den största regionen | 65536×65536 pixlar |
| Nätverksportutbyte | Stöds, godtycklig användning |
| Grå nivå | Maximal 65536 nivåer |
| Displaymodulkompatibilitet | |
|---|---|
| Chipstöd | Stöder konventionella chips, PWM-chips och andra vanliga chips |
| Skanningsläge | Två skanningsmetoder för att stödja multiplikator för uppdateringsfrekvens |
| Skanningstyp | Stöder statisk svep till 1/32 avsöka |
| Stöd för modulspecifikationer | Stöder 4096 pixlar inom valfri rad, vilken kolumn som helst |
| Kabelriktning | Stöder väg från vänster till höger, från höger till vänster, från topp till botten, från botten till toppen |
| Datauppsättningar | 32 RGB-datauppsättningar |
| Data vikta | Stöder 1~8 rabatter för att förbättra uppdateringsfrekvensen |
| Datautbyte | 32 uppsättningar av data varje utbyte |
| Modul ögonblicksbild | Stöder alla pumppunkter |
| Kompatibel enhet och gränssnittstyp | |
|---|---|
| Kommunikationsavstånd | UTP-kabel 40m
CAT6 kabel 70m OPTISK FIBER överföringsavstånd obegränsat |
| Kompatibel med transmissionsutrustning | Gigabit switch, fiberomvandlare, optiska omkopplare |
| Fysiska parametrar | |
|---|---|
| Storlek | 68× 36 mm |
| Ingångsspänning | DC 3,3V~6V |
| Märkström | 0.5En |
| Märkeffekt | 2.5W |
| Driftstemperatur | -25℃~75 |
| Vikt | 9.5g |
| Pixelnivåkalibrering | |
|---|---|
| Kalibrering av ljusstyrka | Stöds |
| Kromaticitetskalibrering | Stöds |
