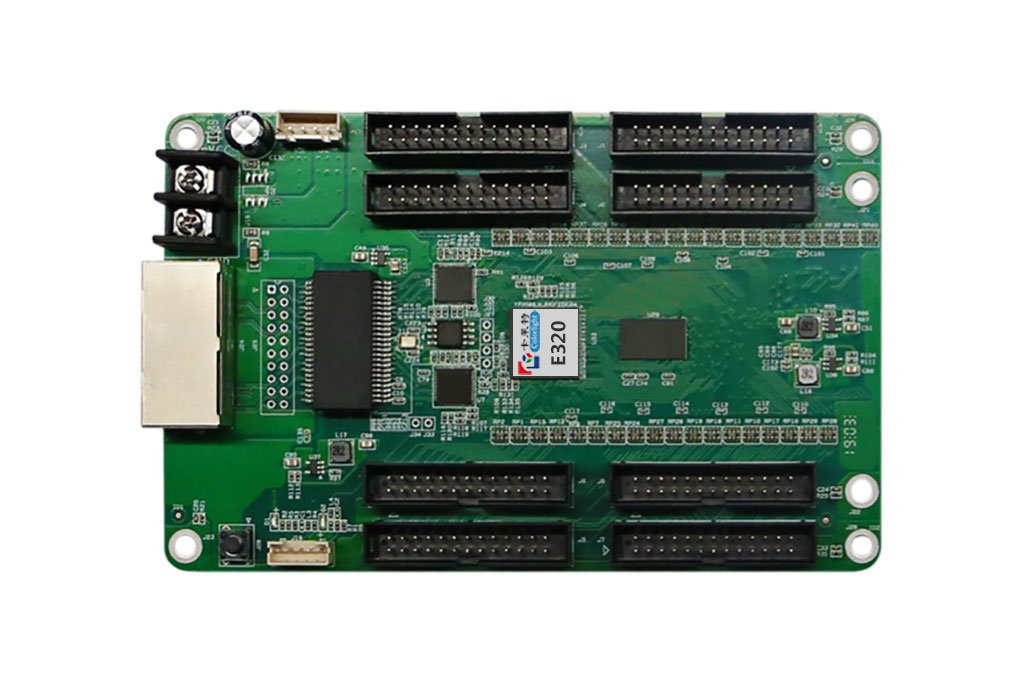

Colorlight E320-mottagningskort är en kostnadseffektiv produkt lanserad av Carlite för att bättre hjälpa kunder att spara kostnader och minska felpunkter. Kontrollområde: 512*384 prickar per kort.
E320 LED Display Controller har funktionerna för det nuvarande vanliga mottagarkortet, men också för utvecklingen av en serie high-end skärm praktiska och kraftfulla funktioner, att ge kunderna mervärde, öka mervärdet av produkten.
Colorlight I Series LED Display Controller E80 E120 E320 LED-mottagningskortfunktioner
·Integrerat HUB320-gränssnitt, bekvämare till lägre kostnad
·Minskar stickkontakter och felfunktion, lägre felfrekvens
·Överlägsen skärmkvalitet: hög uppdateringsfrekvens, hög gråskala, och hög ljusstyrka med de konventionella chipsen
·Perfekt prestanda under lägre gråskalestatus
·Bättre detaljbearbetning: delvis mörkt på raden, rödaktig till låggrå, skuggproblem kan lösas
·Stöder kalibrering av pixelnivå med hög precision i ljusstyrkan och kromaticiteten
·Stöder konventionella chips, PWM-chips, Silanspån och tändspån
·Stöder upp till 1/64 avsöka
·Stöder alla pumppunkter och datagruppsoffset för att realisera olika friformsvisningar, sfärisk display, kreativ visning, etc.
·Stöder alla pumprader och pumpkolonner
·Stöder 16 grupper av RGB-signalutgångar
·Stor lastkapacitet
·Brett arbetsspänningsområde med DC 3,8V~5,5V
·Kompatibel med alla serier av Colorlight-sändningsenheter
| Kontrollsystemparametrar | |
|---|---|
| Kontrollområde för varje kort | Fullfärg:384×512 pixlar
Kolumnen kan utökas till 1024 pixlar för speciella applikationer. |
| Kalibreringsområde | 384×512 pixlar |
| Kaskadkontrollområde | 65536×65536 pixlar |
| Nätverksportutbyte | Stöd, godtycklig användning |
| Synkronisering | Nanosekundssynkronisering mellan kort |
| Displaymodulkompatibilitet | |
|---|---|
| Chipstöd |
Stöder konventionella chips, PWM-chips, Silan chips, belysningschips och andra vanliga chips |
|
Skanningstyp |
Stöder upp till 1/64 avsöka |
|
Stöd för modulspecifikationer |
Stöder 8192 pixlar inom valfri rad, vilken kolumn som helst |
| Kabelriktning | Stöder väg från vänster till höger, från höger till vänster, från topp till botten, från botten till toppen |
| Datagrupper | 16 RGB-datagrupper |
| Data vikta | Stöder 2~8 alla rabatter |
| Datautbyte | 16 grupper av data för varje utbyte |
| Modul ögonblicksbild | Stöder alla pumppunkter |
| Data seriell överföring | RGB, R8G8B8, R16G16B16, etc i form av serie |
| Kompatibel enhet och gränssnittstyp | |
|---|---|
| Kommunikationsavstånd | UTP-kabel 40m
CAT6 kabel 70m Optisk fiberöverföringsavstånd obegränsat |
| Kompatibel med transmissionsutrustning | Gigabit switch, fiberomvandlare, optiska omkopplare |
| DC Power Interface | Wafer VH3.96mm-4P
Spärrplint-8,25 mm-2P |
| HUB-gränssnittstyp | Nub75 |
| Fysiska parametrar | |
|---|---|
| Storlek | 85.9× 91,69 mm |
| Ingångsspänning | DC 3,8V~5,5V |
| Märkström | 0.6En |
| Märkeffekt | 3W |
| Lagrings- och transporttemperatur | -50℃~125 |
| Driftstemperatur | -25℃~75 |
| Kroppens statiska motstånd | 2KV |
| Vikt | 57.5g |
| Andra funktioner | |
|---|---|
| Kalibrering av ljusstyrka | Stöds |
| Kromaticitetskalibrering | Stöds |
| Formad skärm | Stöder datagruppsoffset för att realisera olika friformsvisningar, sfärisk display, kreativ visning, etc. |
