Funkcie videoprocesora KYStar U4 na spájanie viacerých obrázkov LED obrazovky:
★ Výstup pixelov až 15360 vodorovne resp 6144 vertikálne
★ Zobrazte súčasne šesť okien obrázkov na jednej obrazovke alebo ovládajte šesť rôznych LED obrazoviek
★ Podpora HDMI , Dvi , VGA , SDI , CVBS , IP vstupy
Ukážka štyroch okien a monitorovanie výstupu
★ Ethernet monitorovanie a ovládanie v reálnom čase
★ Upraviteľné prekrytie textu a obrázkov
★ Efekty prechodu okna alebo režimu vrátane rozpustenia, utierky, a rezne
★ Ovládanie jasu každého vstupu
★ Prispôsobenie priehľadnosti a lemovanie okrajov
★ Hot zálohovanie vstupných signálov
Viacformátové spracovanie signálu & 4k Spracovanie
Viacformátové spracovanie signálov

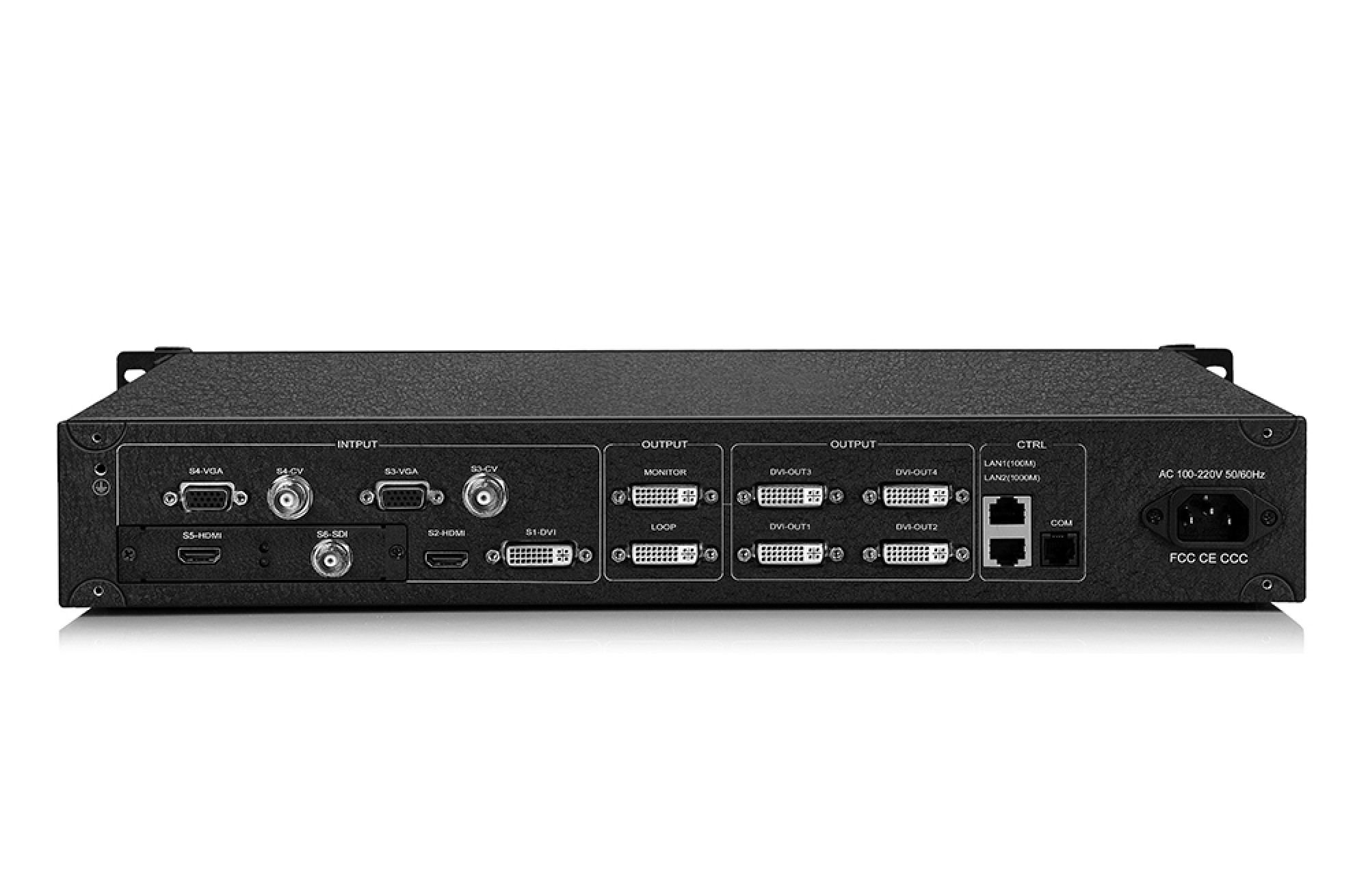

Procesor je kompatibilný s rôznymi vstupnými signálmi : DVI × 1, HDMI × 1, VGA × 2, CVBS × 2, SDI×1 a rozširujúci slot×1.
Rozširujúci slot je možné nakonfigurovať ako HDMI 1.4a,IP, Dvi, HDMI 1.3, a CVBS.
4k Spracovanie
Prispôsobenie vstupných terminálov 4k signálu vrátane HDMI 1.4 a Dual Link DVI, U4 umožňuje vstupné rozlíšenie až 4096 × 2160, pohodlne realizovať UHD zobrazenie veľkých LED obrazoviek!
Výstup spoja pre veľkú obrazovku
Používateľom definované zobrazenie spájania
Procesor je a 4 výstupné zariadenie, ktoré podporuje horizontálne, vertikálne a krížové spájanie na dosiahnutie vysokého rozlíšenia ako 15360×400 alebo 960×6144. U4 tiež podporuje užívateľom definované výstupné rozlíšenie , umožňuje používateľom voľne meniť pomer strán rozlíšenia a obnovovacej frekvencie.
Bezplatné zobrazenie štyroch okien
Bezplatné zobrazenie štyroch okien na jednej obrazovke
U4 umožňuje súčasné zobrazenie štyroch okien na jednej obrazovke. Veľkosť, umiestnenie a hierarchický vzťah každého okna je možné nastaviť nezávisle.
Kombinácia viacerých obrazoviek a špeciálne tvarované spájanie
U4 vie nielen zobraziť 4 okná na obrazovke, ale ovládať 4 Súčasne aj LED obrazovky, každý z nich sa môže zobraziť samostatne alebo sa môže spojiť do úplného obrázka. Okrem toho, rozstup pixelov takýchto obrazoviek môže byť rôzny.
Konfigurácia obrazu
Prispôsobenie priehľadnosti a lemovanie okrajov
Aby sa dobre integrovali rôzne vrstvy obrazu, U4 môže zmeniť priehľadnosť každého okna alebo dosiahnuť efekt okraja.
Lokálne monitorovanie a náhľad
Pri používaní lokálneho monitora existujú tri režimy & ukážka výstupu U4:
1.Sledujte výstupy, zobrazenie rovnakého obrazu ako na displeji.
2.Ukážka vstupov, zobrazujúci 6 vloží obrázky súčasne.
3.Monitorovanie a náhľad v rovnakom čase.
Vynikajúci efekt spracovania obrazu
CrossInt Splicing Technology
Spojovacia jednotka LED obrazovky je často neštandardná, nejednotné alebo rôzne veľké, čo môže viesť k dislokácii alebo synchronizácii atď. U4 využíva technológiu spracovania spájania CPT+FST špeciálne navrhnutú pre malé pixelové LED displeje, dokonale rieši uvedený problém.
Technológia super rozlíšenia
Technológia Super Resolution Zoom-in dokáže efektívne eliminovať aliasing hrán spôsobený zväčšením obrazu, čím sa primerane zníži rozostrenie.
Prekrytie obrázkov a textov
U4 je schopný generovať nezávislú prekryvnú vrstvu obrázkov a textov. Používateľovi je umožnené prekrývať obrázky alebo znaky na signálovom obrázku pohodlne pomocou ovládacieho softvéru KYSTAR . Prekrytý obsah môže byť uložený v zariadení.
Monitorovanie Ethernetu & ovládanie v reálnom čase
Ethernet ovládanie
U6 môže byť kompatibilný s riadiacim softvérom KYSTAR cez Ethernet alebo sériovú komunikáciu. Používatelia môžu konfigurovať parametre na U6 pomocou riadiaceho softvéru, upraviť rozloženie okna, kompletné prepínanie špeciálnych efektov, nastaviť naplánované úlohy atď.
Monitorovanie a náhľad Ethernetu
Cez Ethernet, používatelia môžu nielen konfigurovať parametre U6, ale dosiahnuť monitorovanie a náhľad prostredníctvom riadiaceho softvéru KYSTAR v reálnom čase.
Bezproblémový prechod s efektmi
Či už v prípade signálu alebo predvoľby, U4 je schopný plynulého prechodu, bez akéhokoľvek výpadku prúdu, záblesk alebo oneskorenie v procese; Okrem toho, U4 vlastní viac ako desať prechodových efektov, ktoré si môže používateľ vybrať, prispôsobiteľné pre rôzne aplikácie.
Hot Backup
Používatelia môžu špecifikovať záložný signál pre zdroj signálu . Ak sa súčasný signál pokazí, systém okamžite automaticky rozpozná a zavolá záložný signál. A ak sa signál vráti do normálu, systém sa inteligentne prenesie späť na pôvodný signál. Budovanie paralelného systému s touto funkciou, spoľahlivosť scény môže byť efektívne zaručená.
