X4e controller is a professional control system and video processing equipment specially designed for LED engineering applications. Он оснащен различными интерфейсами видеосигнала, поддерживает цифровые порты высокой четкости (СОИ, HDMI, DVI, ДП), и плавное переключение между сигналами может быть достигнуто; он поддерживает масштабирование качества вещания и отображение нескольких изображений.
| Интерфейсы | |
| СОИ | 2 SDI-входы, 1080П |
| ДП | вход ДП, Стандарт VESA, support input resolution up to 1920* |
| HDMI | HDMI-вход (с петлей), Стандарт EIA/CEA-861, поддерживать 1920*, поддержка HDCP |
| DVI | DVI-вход (с петлей), Стандарт VESA (поддерживать 1920*, поддержка HDCP |
| Выходной интерфейс | |
| Порт 1-4 | RJ45?? Выходы гигабитного Ethernet |
| Интерфейс управления | |
| USB-ВЫХОД | USB-выход, каскадирование со следующим контроллером |
| Usb_in | USB-вход, который подключается к ПК для настройки параметров |
| Генлок | Вход сигнала генлока обеспечивает синхронизацию отображаемого изображения. |
| Генлок-петля | Выход контура синхронного сигнала Genlock |
| Технические характеристики | |
| Размер | 1Стандартная коробка U |
| Входное напряжение | 100~240В переменного тока |
| Номинальная потребляемая мощность | 20Вт |
| Рабочая температура | -25~80??/ТД> |
•Support various digital signal ports, включая 2×SDI, 1×ДП, 1× hdmi (с петлей), 1× DVI (с петлей)
•Support input resolution up to 1920*
• Грузоподъемность: 2.6 миллион пикселей, Максимальная ширина/высота: 4096 пиксели
•Support arbitrary switching and scaling of video source
•Support three-picture display, расположение и размер можно свободно регулировать
•Support HDCP1.4
• Двойной порт USB2.0 для высокоскоростной настройки и простого каскадирования между контроллерами.
•Support brightness and chromaticity adjustment
•Support improved gray-scale at low brightness
•Совместимость со всеми принимающими картами, многофункциональная карта, optical fiber transceivers of Colorlight

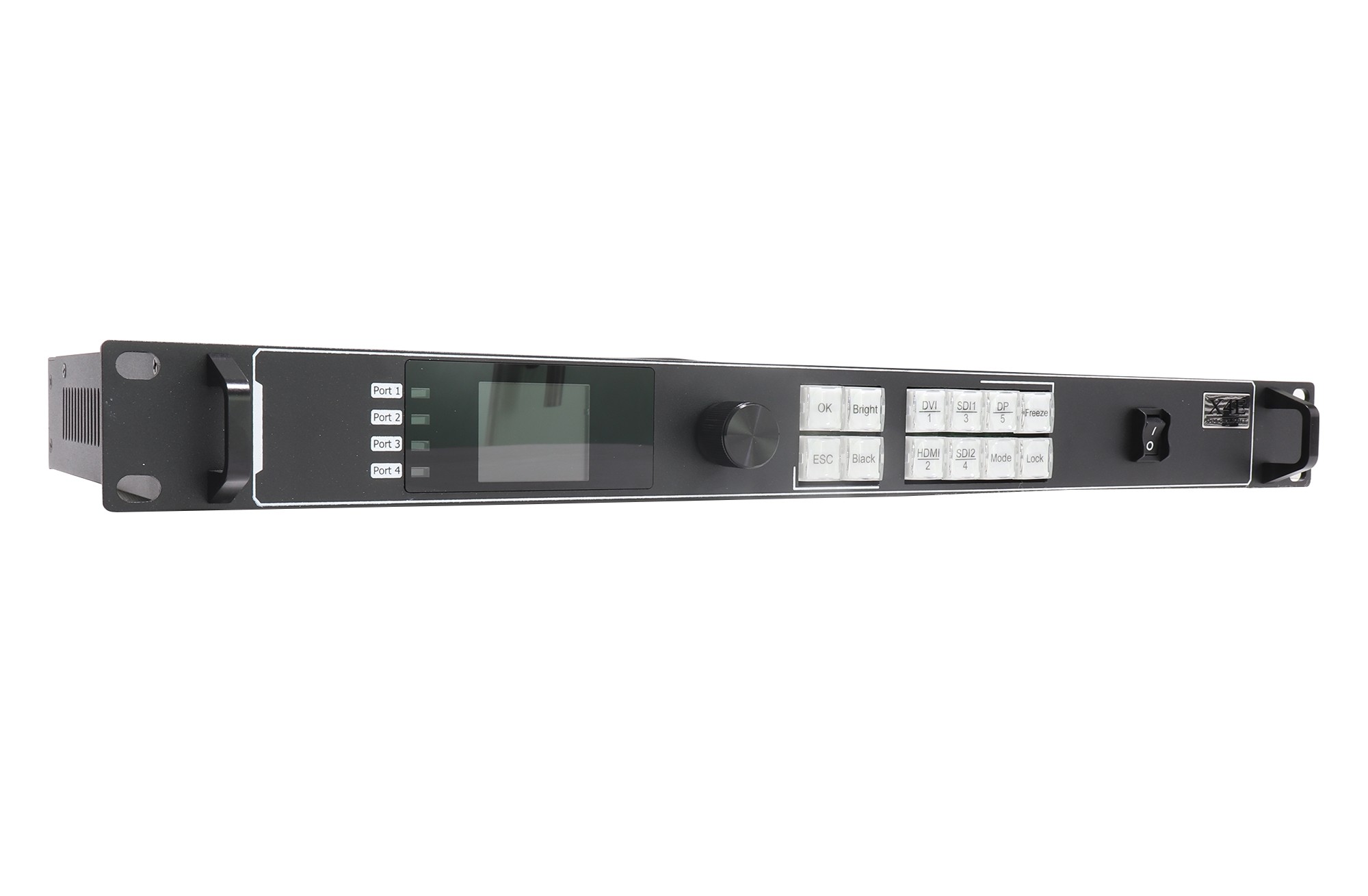

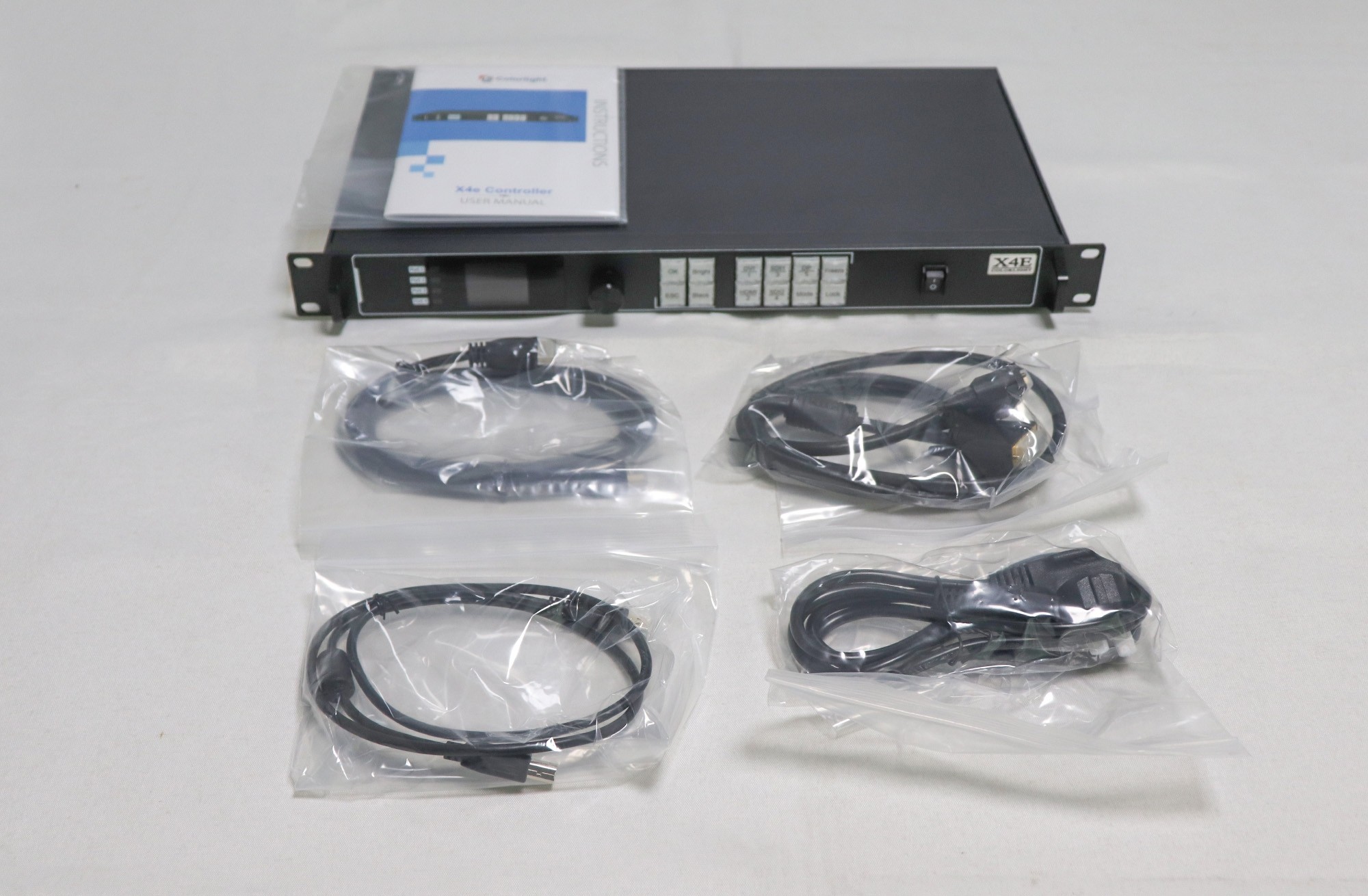

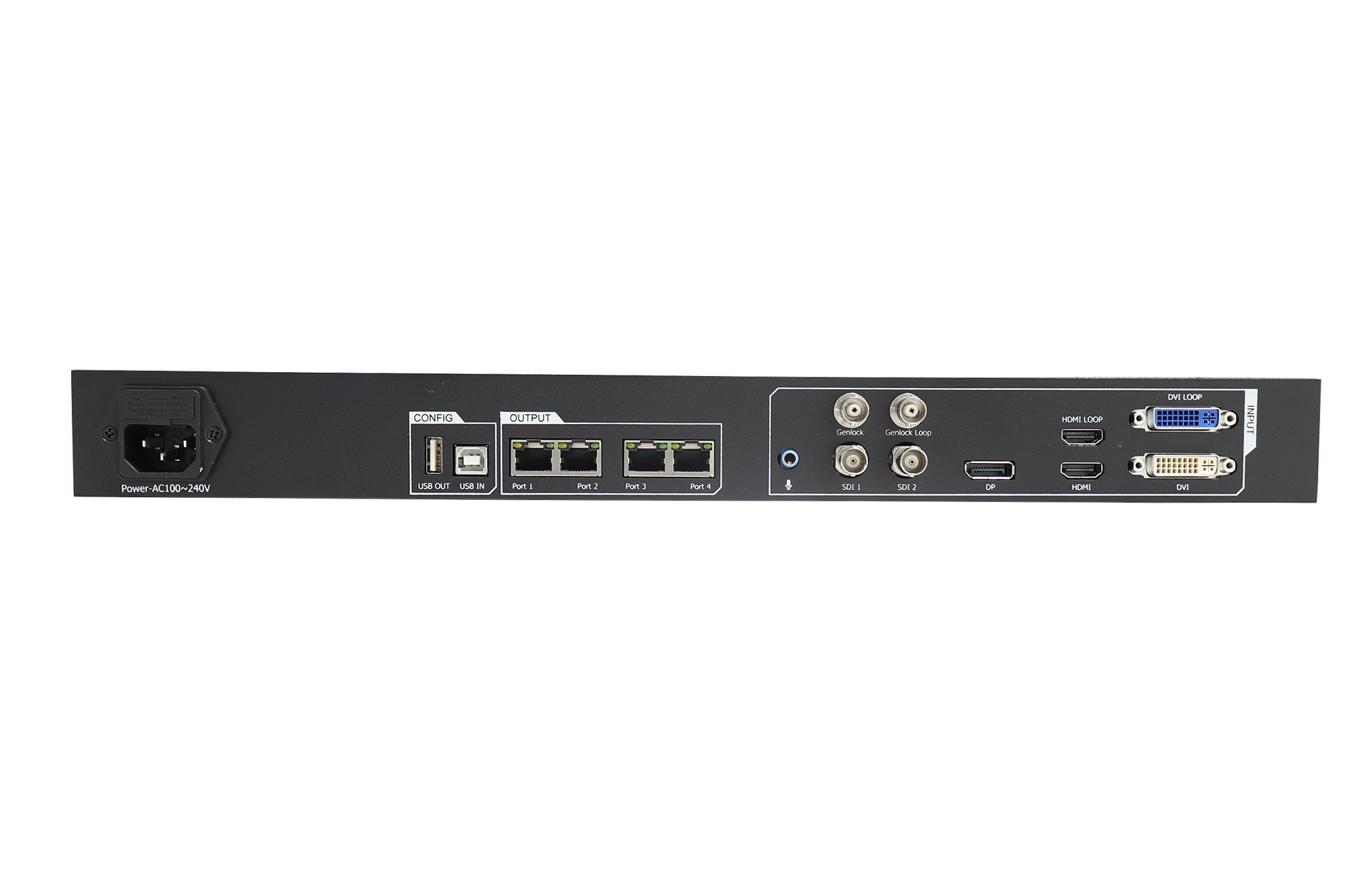

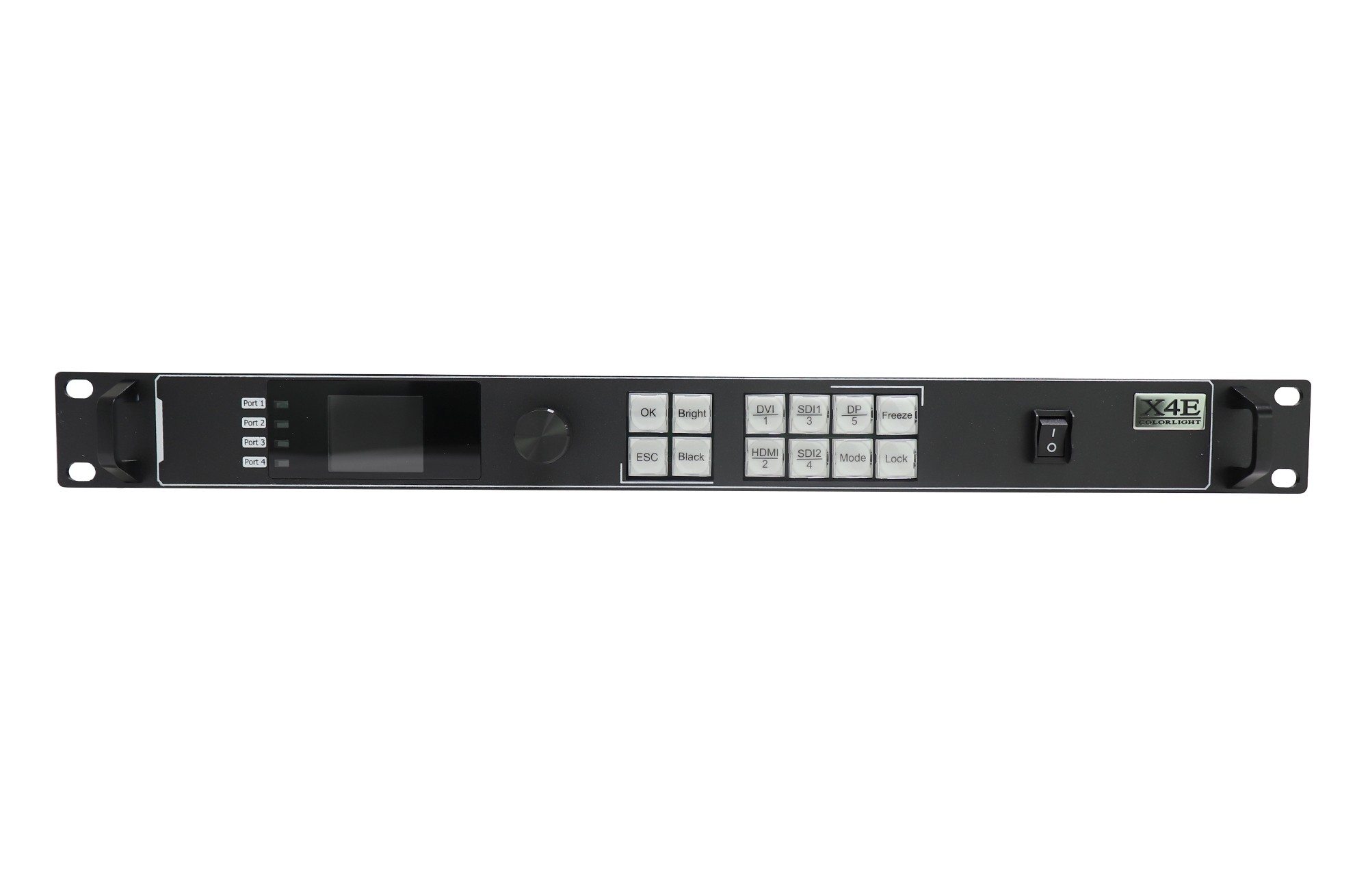

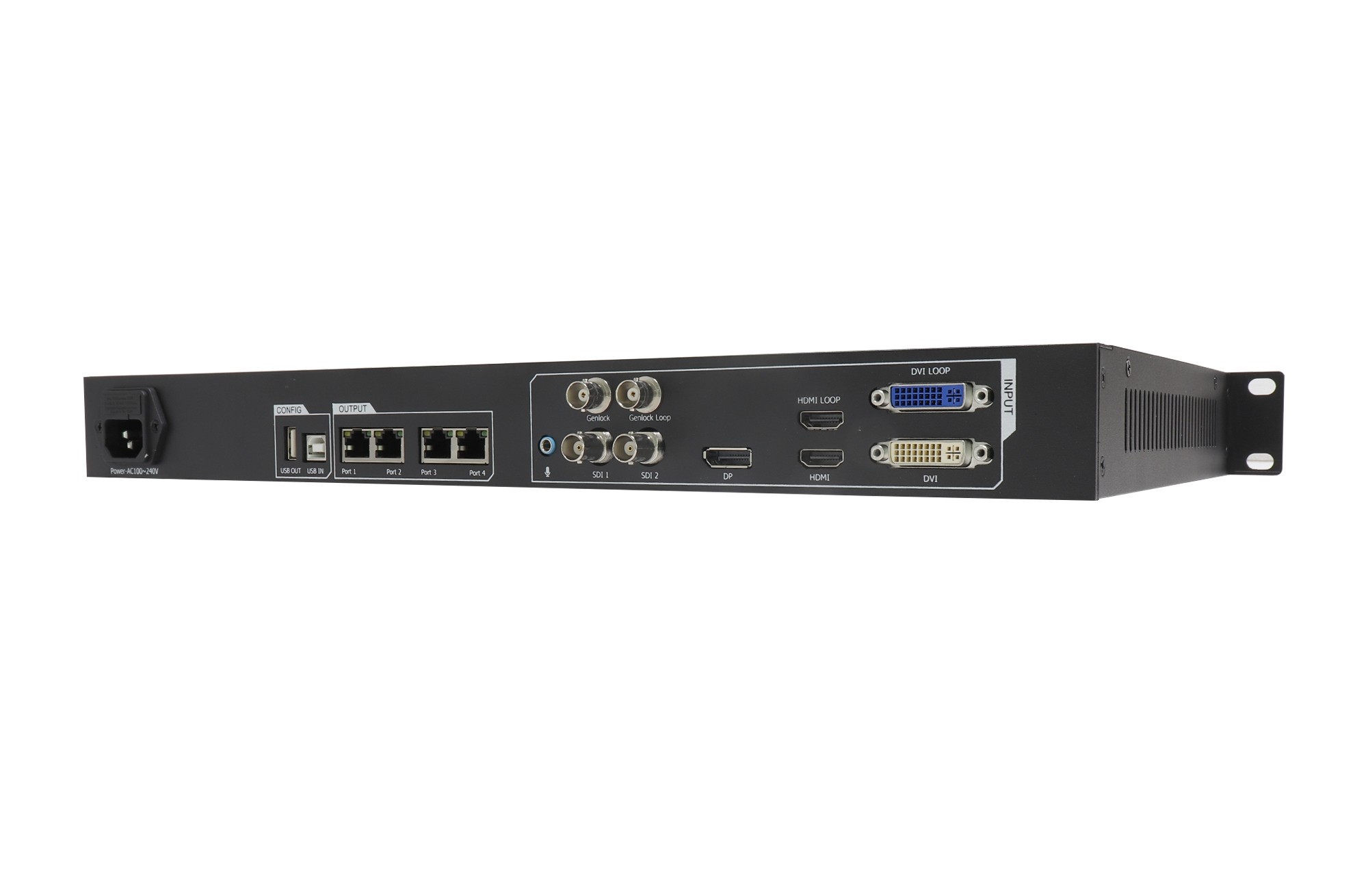

More Pictures of Colorlight X4e Professional LED Video Display Controller Box:
