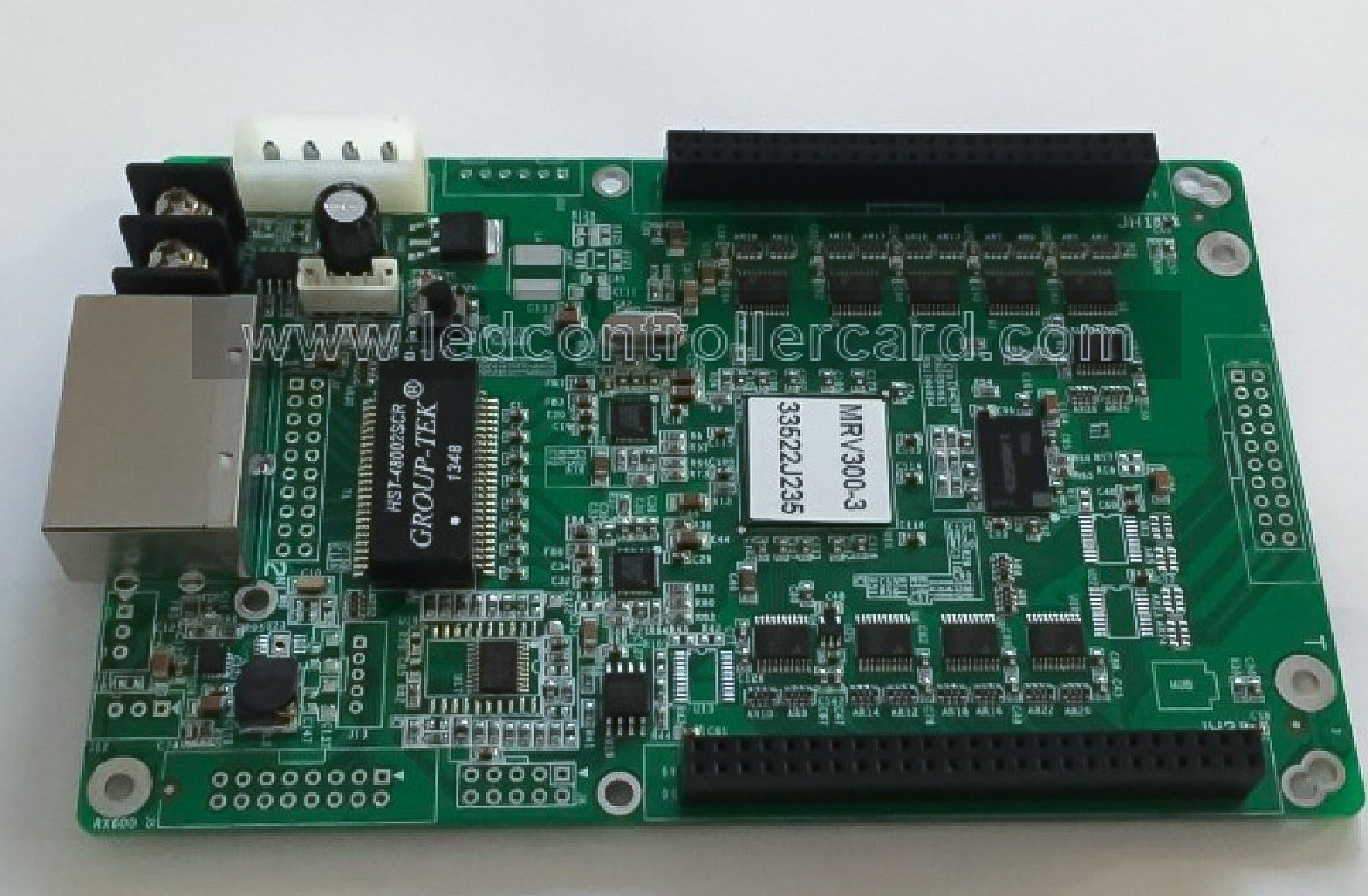

Caracteristicile cardului de control de recepție Novastar MRV300-3 LED:
1)Un singur card scoate 16 grupuri de date RGBR;
2)Un singur card scoate 20 de grupuri de date RGB;
3)Un singur card scoate 64 de grupuri de date seriale;
4)Un singur card acceptă rezoluția de 256×226;
5)Citirea fișierului de configurare;
6)Monitorizarea temperaturii;
7)Detectarea stării comunicării prin cablu Ethernet;
8)Detectarea tensiunii de alimentare;
9)Calibrarea luminozității și cromaticității pixel cu pixel. Coeficienți de calibrare a luminozității și cromaticității pentru fiecare LED;
10)Pre-stocare setarea imaginii;
11)Respectă standardul UE RoHs;
12)Respectă standardul UE CE-EMC.
Recunoașterea cardului de controler receptor Novastar MRV300-3 LED:
Pentru a satisface nevoile diferiților clienți, Nova oferă modele mai specifice ale produselor, inclusiv produse standard în stoc, alte modele trebuie personalizate;
| Model | Caietul de sarcini |
| MRV300?? | Model standard, conector tată deasupra |
| MRV300?? | Conector tată în partea de jos |
| MRV300?? | Conector mamă în partea de sus |
| MRV300?? | Conector mamă în partea de jos |
Definiție J2（Interfața de conector a porturilor de rețea??/puternic>
| 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| A0+ | A1+ | A2+ | A3+ | B0+ | B1+ | B2+ | B3+ | GND | VCC |
| 1 | 3 | 5 | 7 | 9 | 11 | 13 | 15 | 17 | 19 |
| A0- | A1- | A2- | A3- | B0- | B1- | B2- | B3- | GND | VCC |
Definiție J9（Soft pentru lumină indicatoare??/puternic>
| 1 | 2 | 3 | 4 | 5 |
| STA_LED | LED +/3.3V | PWR_LED – | CHEIE + | CHEIE -/GND |
