Kontroler Colorlight X4 to profesjonalny procesor wideo do wyświetlaczy LED, posiada potężną zdolność odbioru sygnału wideo, i obsługuje wiele wejść sygnałowych, w której maksymalna rozdzielczość wejściowa wynosi 1920*1200 pikseli.
Tymczasem, 4 Wyjścia Gigabit Ethernet obsługują dowolne łączenie.
Procesor ściany wideo LED X4 wykorzystuje dwa interfejsy USB2.0, co zapewnia szybką konfigurację i łatwe łączenie kaskadowe, a obsługa jest prosta i wygodna.
Również, wyposaża szereg wszechstronnych funkcji, które mają wiele zalet w zastosowaniach produkcyjnych i inżynieryjnych.

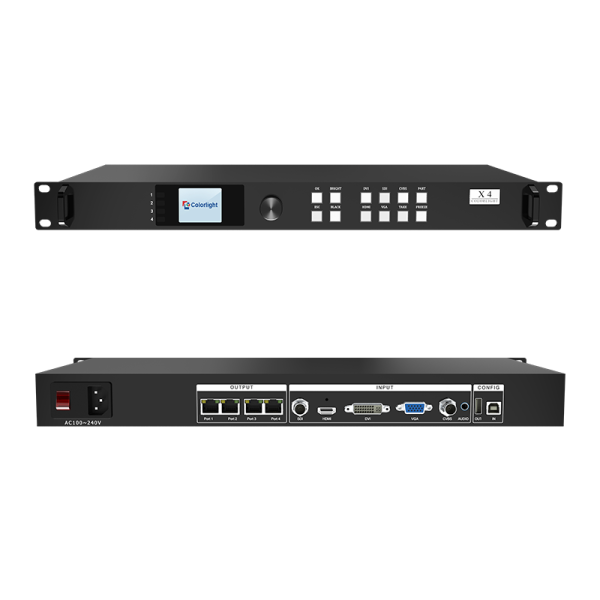

1.Interfejsy
Procesor wideo LED Colorlight X4 integruje kartę wysyłającą, obsługuje kartę odbiorczą Colorlight 5A-75B/5A-75E/i5A/i5A-F
Specyfikacja kontrolera wyświetlacza LED Colorlight X4
2.Cechy
·Porty wejściowe wideo, w tym SDI×1, HDMI × 1, DVI × 1, VGA × 1, CVBS × 1;·Obsługuje rozdzielczość wejściową do 1920×1200@60Hz;
·Ładność:2.6 milion pikseli,Maksymalna szerokość 096 pikseli, Maksymalna wysokość: 2560 pikseli;
·Obsługuje dowolne przełączanie wejścia wideo, a obraz można dowolnie powiększać;
·Podwójne USB 2.0 dla szybkiej konfiguracji i łatwego kaskadowania;
·Obsługuje łączenie i kaskadowanie pomiędzy kilkoma kontrolerami przy ścisłej synchronizacji;
· Obsługuje regulację jasności i chromatyczności;
· Obsługuje ulepszoną skalę szarości przy niskiej jasności;
·Obsługuje HDCP1.4
·Kompatybilny ze wszystkimi kartami odbiorczymi, karty wielofunkcyjne, konwertery światłowodowe firmy Colorlight.
| Interfejs wejściowy | |
|---|---|
| SDI | Wejście SDI |
| HDMI | Wejście HDMI |
| DVI | Wejście DVI |
| VGA | Wejście VGA |
| CVBS | Wejście CVBS |
| AUDIO | Wejście audio, wprowadź sygnał audio i prześlij go na kartę wielofunkcyjną |
| Interfejs wyjściowy | |
|---|---|
| Port 1/2/3/4 | RJ45, 4 Gigabitowe porty Ethernet |
| Interfejs sterujący | |
|---|---|
| USB_OUT | Wyjście USB, kaskadowanie z następnym kontrolerem |
| USB_IN | Wejście USB, które łączą się z komputerem w celu konfiguracji parametrów |
| Indeks wejściowy | ||
|---|---|---|
| Port | Numer | Specyfikacja rozdzielczości |
| SDI | 1 | 1080P |
| HDMI | 1 | Norma EIA/CEA-861, obsługuje 1920 × 1200 przy 60 Hz, obsługuje HDCP |
| DVI | 1 | Standard VESA(obsługuje 1920 × 1200 przy 60 Hz), obsługuje HDCP |
| VGA | 1 | Standard VESA (obsługuje rozdzielczość wejściową do 1920 × 1200 przy 60 Hz) |
| CVBS | 1 | PAL/NTSC |
| Specyfikacja kompletnej maszyny | |
|---|---|
| Rozmiar | 1Standardowe pudełko |
| Napięcie wejściowe | AC 100 ~ 240 V |
| Znamionowy pobór mocy | 20W |
| Temperatura pracy | -25℃ ~ 80 |
| Waga | 2kg |
