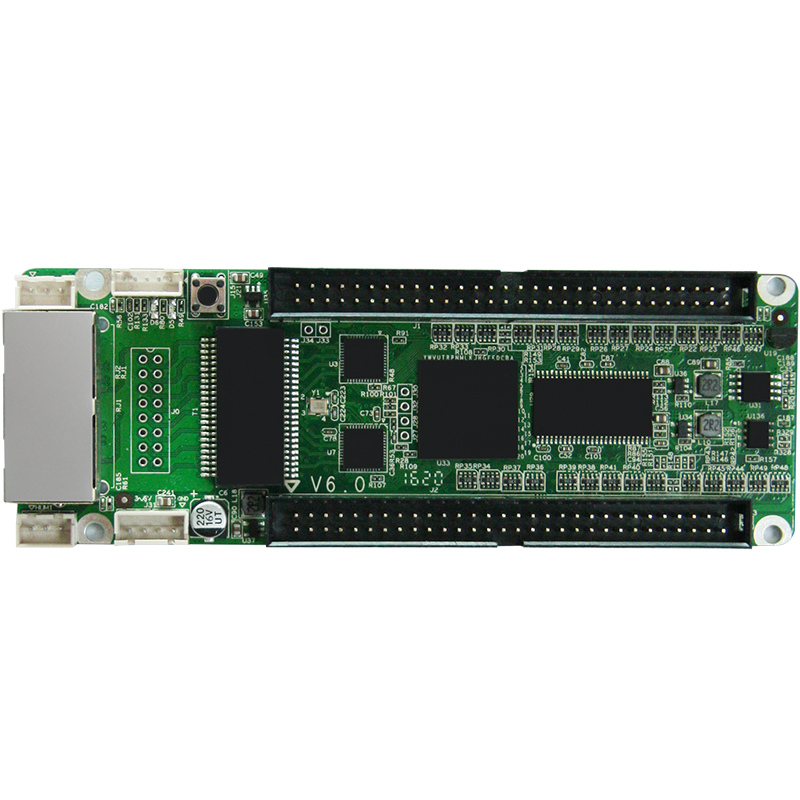

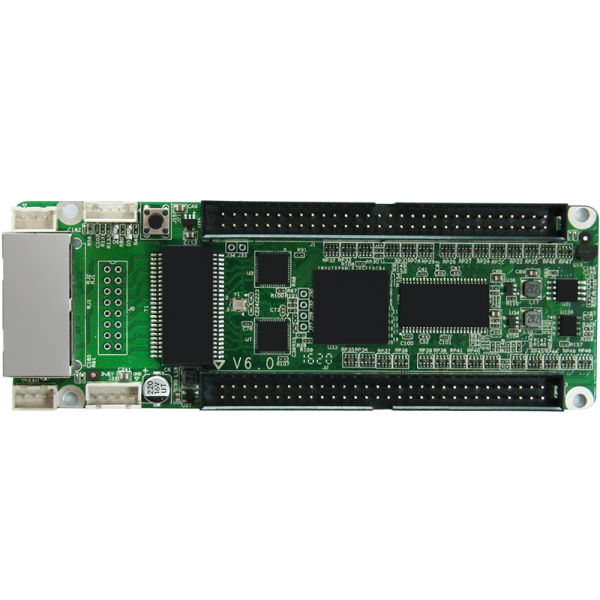

Colorlight i5A-905 LED ekrano priėmimo kortelė yra specialiai sukurta kompaktiškai ir nešiojamai kortelei su vaizdo ekranu, pvz., LED spalvotas ekranas arba liejimo aliuminio spintelė, ir tt.
Jis paveldi visus „i5A“ pranašumus ir funkcijas. Tuo tarpu, i5A-905 turi unikalią colorlight dviejų priėmimo kortelių atsarginės kopijos techniką, palaikyti vieną spintelę su dviem priėmimo kortelėmis, abipusė atsarginė kopija, patikimesnis svarbiausiu momentu, ir gausite vidutinę imtuvo kortelės kainą internetu.
Colorlight i5A-905 LED vaizdo ekrano imtuvo kortelei reikia Colorlight LEDVISION programinės įrangos konfigūruoti,patikrinkite šią programinę įrangą ir vadovą
Colorlight i5A-905 LED priėmimo kortelė, Su stabilia kokybe, Lengvas valdymas, Greitas techninis atsakymas dėl aptarnavimo po pardavimo
Colorlight i5A-905 LED ekrano priėmimo kortelės savybės
·Mažas dydis, specialiai sukurta kompaktiškų konstrukcijų projektams, kaip spalvotas ekranas ir liejimo aliuminio spintelė.
·Maitinimas iš kaiščių plokštės be išorinio maitinimo šaltinio, padidinti aparatūros stabilumą.
·Nauja apdorojimo šerdis, tobulas ekrano efektas.
·Didelis atnaujinimo dažnis, didelė pilkos spalvos skalė ir didelis ryškumas naudojant įprastus lustus.
·Puikus veikimas esant žemesnei pilkos spalvos būsenai.
·Geresnis detalių apdorojimas: Iš dalies tamsu eilėje, rausvai pilka, šešėlinės problemos gali būti išspręstos.
·Palaiko efektyvų ekraną esant pirmai pilkumo atspalvio vertei.
·Palaiko 14 bitų didelio tikslumo taškas po taško kalibravimas ryškumo ir spalvingumo srityje.
·Palaiko įprastus lustus, PWM lustai ir apšvietimo lustai, ir tt.
·Palaiko bet kokį nuskaitymo režimą nuo statinio iki 1/32 nuskaityti.
·Palaiko bet kokį siurbimo tašką ir duomenų savavališką poslinkį, ir realizuoti įvairius laisvos formos ekranus, sferinis ekranas, deimantinis ekranas, kūrybinis ekranas, ir tt.
·Palaiko 16 grupės RGBR??signalo išvestis ir 24 daugiausiai grupuoja RGB.
·Didelė pakrovimo talpa.
·Pažangus dizainas, aukštos kokybės komponentai, griežtas senėjimo testas, nulinis galutinių produktų gedimas.
·Platus darbinės įtampos diapazonas su DC 3,3 ~ 6V.
·Palaiko dviejų priėmimo kortelių atsarginę kopiją, kilpos atsarginė kopija, ir dviejų mašinų atsarginė kopija, ir tt.
·Suderinamas su Gigabit NIC, S serijos siuntėjas, Z serijos siuntėjas ir C serijos siuntėjas, ir tt.
| Valdymo sistemos parametrai | |
|---|---|
| Siuntimo įrenginys | Suderinamas su Gigabit NIC, S serijos siuntėjas, Z serijos siuntėjas ir C serijos siuntėjas, ir tt |
| Kiekvienos kortelės valdymo sritis | Pilnos spalvos: 256× 256 pikseliai, o specialioms reikmėms stulpelis gali būti pratęstas iki 1024 pikselių. |
| Kiekvienos kortelės taisymo sritis | 256× 256 pikseliai |
| Didžiausio regiono kaskados valdymo zona | 65536× 65536 pikselių |
| Kaskados kortelės numeris | 65536 PCS |
| Tinklo prievadų mainai | Palaikoma, savavališkas naudojimas |
| Sinchronizavimas | Nanosekundės sinchronizavimas tarp kortelės ir kortelės |
| Ekrano kokybė | |
|---|---|
| Įprasto lusto atnaujinimo dažnis | Statinis: 64× 64, iki 16000Hz
1/8 nuskaityti: 128× 128, iki 10000Hz |
| Serijos dažnis | 0.2MHz ~ 41,7 MHz |
| Pilkos spalvos lygis | Maksimalus 65536 lygius |
| Minimalus OE verčių vienetas | 8ns, 8ns kartotinių žingsnių |
| Ištuštinimo grandinė | Palaiko CD4051 išjungimo grandinę |
| Pilkos spalvos kompensavimas | Kiekvienas pilkos spalvos lygis kompensuojamas atskirai |
| Ekrano modulio suderinamumas | |
|---|---|
| Skiedrų atramos | Palaiko įprastus lustus, PWM lustai, apšvietimo lustai ir kiti pagrindiniai lustai |
| PWM lusto palaikymas | Palaiko šimtus skirtingų PWM lusto specifikacijų, pavyzdžiui, MBI, MANO, SUMMA, ir tt |
| Nuskaitymo režimas | Įprastas režimas ir didelio atnaujinimo dažnio režimas palaiko padaugintą atnaujinimo dažnį |
| Nuskaitymo tipas | Palaiko statinį šlavimą 1/32 nuskaityti |
| Modulio specifikacijų palaikymas | Palaiko 4096 pikselių bet kurioje eilutėje, bet koks stulpelis |
| Kabelio kryptis | Palaiko maršrutą iš kairės į dešinę, iš dešinės į kairę, iš viršaus į apačią, iš apačios į viršų |
| Duomenų rinkiniai | Skirtingi rinkiniai skirtingais darbo režimais, žr. sąsajos apibrėžimus |
| Duomenys sulankstyti | Atramos sulankstyti ta pačia arba priešinga kryptimi, kurios žymiai pagerina atnaujinimo dažnį |
| Modulio momentinė nuotrauka | Palaiko bet kokį siurbimo tašką |
| Duomenų serijinis perdavimas | RGB, R8G8B8, R16G16B16, ir tt serialo forma |
| Suderinamas įrenginys ir sąsajos tipas | |
|---|---|
| Bendravimo atstumas | UTP kabelis 40m CAT6 kabelis 70m
Optinis pluoštas: Vieno režimo pluošto keitiklis Multi-Mode Fiber Converter 50m (Norėdami išplėsti neribotą skaičių, naudokite RP kartotuvą) |
| Suderinamas su perdavimo įranga | Gigabitinis jungiklis, pluošto keitiklis, optiniai jungikliai |
| DC maitinimo sąsaja | Laido gnybtas arba HUB plokštė |
| HUB sąsajos tipas | Žr. toliau pateiktą signalo sąsajos apibrėžimą |
| Fiziniai parametrai | |
|---|---|
| Dydis | 137× 48 mm |
| Įėjimo įtampa | DC 3,3V ~ 6V |
| Nominali srovė | 0.6A |
| Nominali galia | 3W |
| Laikymo ir transportavimo temperatūra | -50℃ ~ 125 |
| Darbinė temperatūra | -25℃ ~ 75 |
| Kūno statinis atsparumas | 2KV |
| Svoris | 70g |
| Stebėjimo funkcija (kartu su daugiafunkcine kortele) | |
|---|---|
| Stebėjimo funkcijos | Realaus laiko stebėjimo aplinkos informacija, pvz., temperatūra, drėgmės, dūmai |
| Nuotolinio valdymo pultas | Palaiko relės jungiklį, leidžiantį nuotoliniu būdu įjungti / išjungti įrangos maitinimą |
| Pikselių lygio kalibravimas | |
|---|---|
| Ryškumo kalibravimas | Palaikoma |
| Chromatiškumo kalibravimas | Palaikoma |
| Kitos funkcijos | |
|---|---|
| Dviejų priėmimo kortelių atsarginė kopija | Palaiko vieną spintelę su dviem priėmimo kortelėmis
Norėdami gauti daugiau informacijos, kreipkitės į mūsų technikai |
| Karšta atsarginė kopija | Palaiko kilpos atsarginę kopiją ir dviejų mašinų atsarginę kopiją |
| Formos ekranas | Palaiko įvairius laisvos formos ekranus, sferinis ekranas, kūrybinis ekranas, ir tt. per duomenų savavališką poslinkį |
