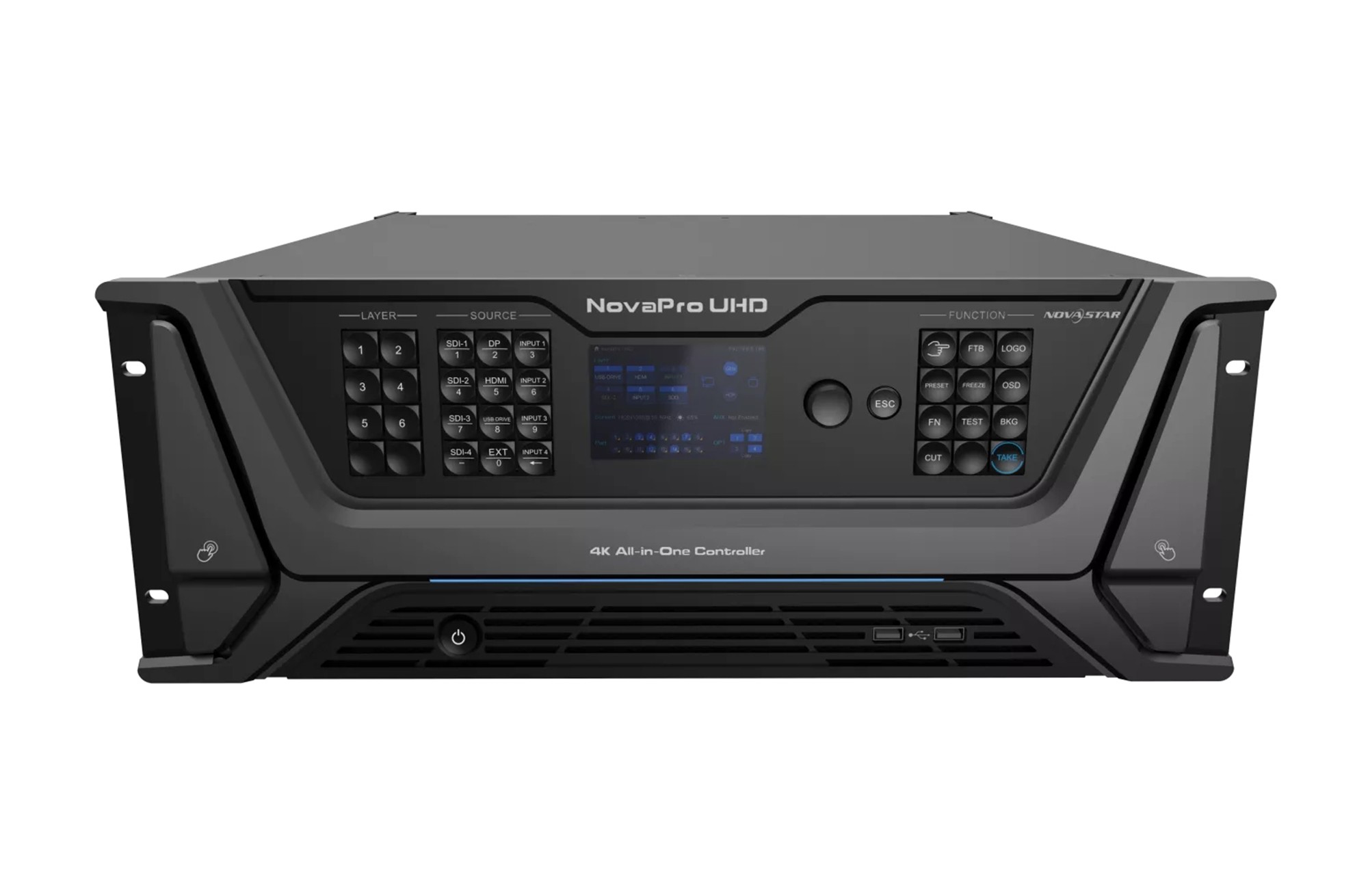

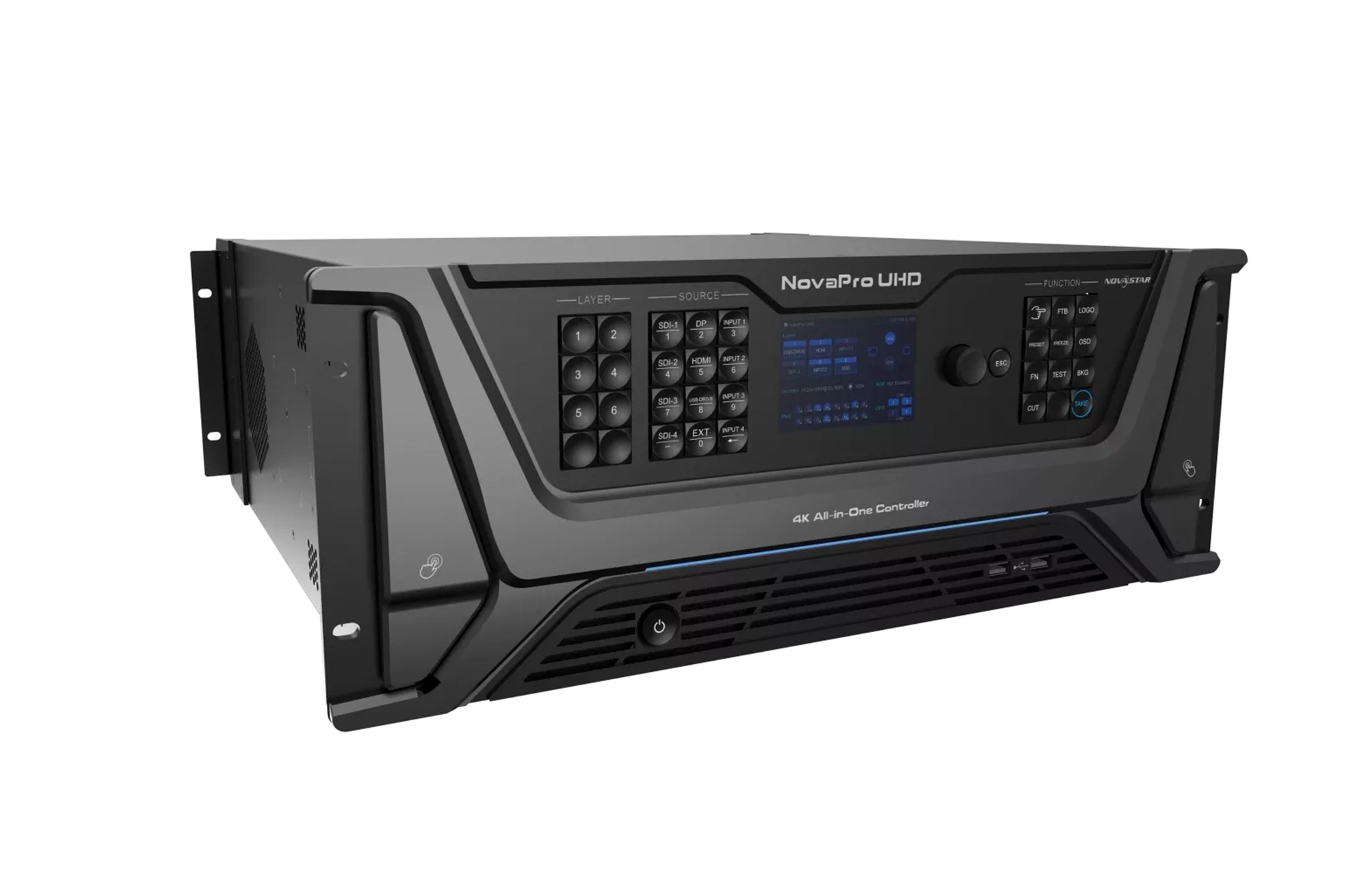

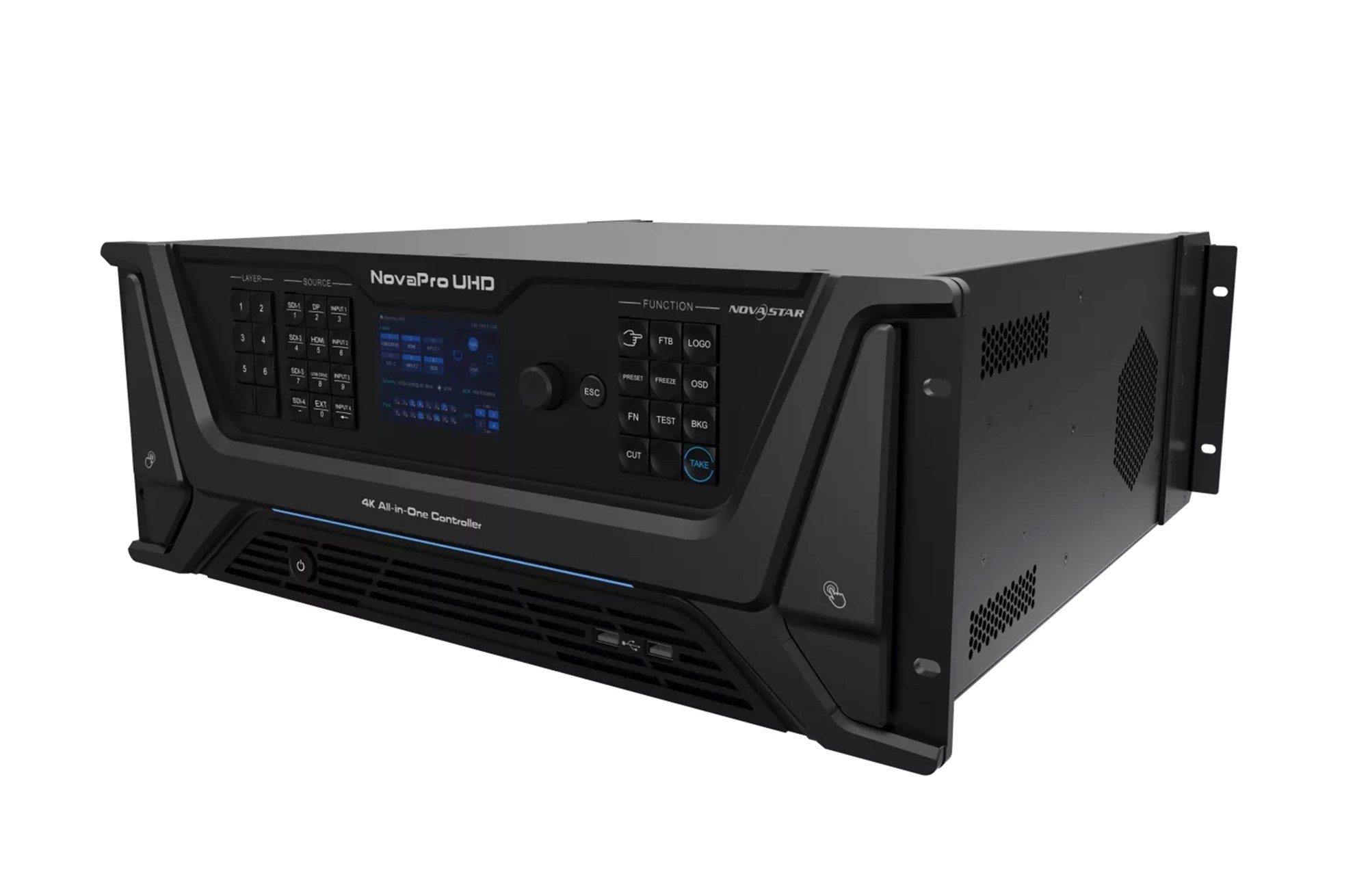

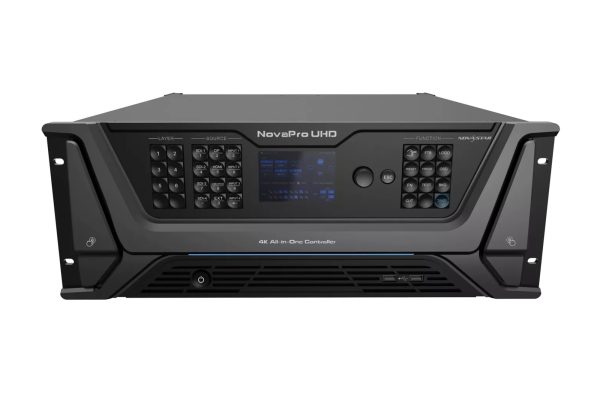

NovaPro UHD kõik-ühes LED-kontroller LED-ekraanide jaoks. Novastari seinavideoprotsessori disain on uus NovaStari välja töötatud kõik-ühes kontroller. Videotöötluse integreerimisega, video juhtimine ja LED-ekraani konfiguratsioonifunktsioonid ühte kontrollerisse, see toode on võimeline vastu võtma mitmesuguseid videosignaale, piltide töötlemine ja saatmine eraldusvõimega kuni ultra HD 4K× ja 8K×, ja tagab maksimaalse kandevõime 8.8 miljonit pikslit.
Sisseehitatud Master VI nutiplatvormiga, NovaPro UHD toetab kihtide loomist, atribuudi seaded, ja ekraani seadistamine hiire abil, klaviatuur ja monitor.
NovaPro UHD saab saata töödeldud video LED-ekraanile Neutrik Etherneti portide ja OPT portide kaudu. Tänu võimsatele videotöötlus- ja saatmisvõimalustele, see toode sobib hästi kõrgetasemelisteks rendirakendusteks, lavajuhtimissüsteemid ja peened LED-ekraanid.
NovaPro UHD kõik-ühes LED seinavideoprotsessori funktsioonid:
- Erinevad sisendpistikud
- 4 × 12G-SDI pistikud koos silmustega
- 1 × HDMI 2.0 konnektor koos silmustega
- 1 × DP 1.2 pistik
- 1 × vahetatav sisendkaart
Sisendkaart võib olla DVI või HDMI (vaikimisi) kaardile. - 16 × Neutrik Etherneti pordid ja 4 × OPT pordid
- Laadimisvõime võib olla kuni 8.8 miljonit pikslit
- 4 × 10G OPT väljundid kopeerimis- ja kuumavarundusrežiimidega
- 6 × kihid, 1 × OSD, 1 × LOGO, ja 1 × BKG
- 2 × kihid kuni 4K × 2K, 4 × kihid kuni 2K × 1K
Toetatud kihi skaleerimine - OSD toetab eraldusvõimet 4K × 2K, kärpimine, läbipaistmatus, dünaamilised või staatilised pildid ja asukoht
seaded. - Kihi läbipaistmatuse reguleerimine, ebakorrapärased kihid, kihiline mask, ja kihtide kopeerimine, peegeldamine ja ümberpööramine toetatud
- Kihi prioriteedi reguleerimine z-järjestuse järgi
- Ühe seadme väljundlaius või kõrgus kuni 8K
- Multivaaturi seaded
Jälgige sisendallikaid, PVW, PGM, või teostada segaseiret. - Kiired ja täiustatud ekraanikonfiguratsioonid
- Sisseehitatud nutiplatvormiga Master VI, LED-ekraani konfigureerimist ja kihtide seadistamist saab hõlpsasti teha ühendatud hiirega, klaviatuur ja monitor.
- 10-sisendallika bitine töötlemine
- HDR-funktsioon muudab pildid peenemaks ja sujuvamaks (Vajalik on NovaStar A8s või A10s Plus vastuvõtukaart)
- Madala latentsusega väljund
Viivitus sisendallikast vastuvõtukaardile võib olla nii väike kui 1 kaadrisse, kui madala latentsuse ja sünkroonimise funktsioonid on sisse lülitatud ning andmed jooksevad ekraanil vertikaalselt.
NovaPro UHD kõik-ühes LED seinavideoprotsessori parameeter:
| Sisend | ||
| Ühendus | Kogus | Kirjeldus |
| 12G-sdi | 4 | Toetab ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G) ja |
| ST-292 (Hd) standardsed videosisendid. | ||
| Sisenderaldusvõime kuni 4K × ja allapoole ühilduv Toetab 12G-SDI väljundit koos silmustega. | ||
| Märkus: | ||
| Kui sisendallikaks on 12G-SDI signaal, peate kasutama CANAREt / L-4,5CHD+ / UHDTV-SDI SDI kaablid ja kaabli pikkus peaks olema väiksem kui 50 m. | ||
| 12G-SDI pistikud 1, 2 ja 3 EI toeta deinterlaced funktsiooni, aga pistik 4 toetab funktsiooni. | ||
| Dp 1.2 | 1 | Sisenderaldusvõime kuni 4K× (8K×) ja allapoole ühilduv |
| Toetab HDCP-d 1.3. | ||
| EI TOETA põimitud signaali sisendeid. | ||
| Hdmi 2.0 | 1 | Sisenderaldusvõime kuni 4K× (8K×) ja allapoole ühilduv |
| Toetab HDCP-d 1.4 ja HDCP 2.2. | ||
| EI TOETA põimitud signaali sisendeid. Toetab HDMI-d 2.0 väljund silmuse kaudu. | ||
| Hdmi 1.3 | 4 | D_4 × HDMI 1.3 vaikimisi sisendkaart |
| Sisenderaldusvõime kuni 1920× Toetab HDCP-d 1.3. | ||
| Toetab põimitud signaali sisendeid. | ||
| HDMI sisendkaardi saab asendada D_4×DVI sisendkaardiga. | ||

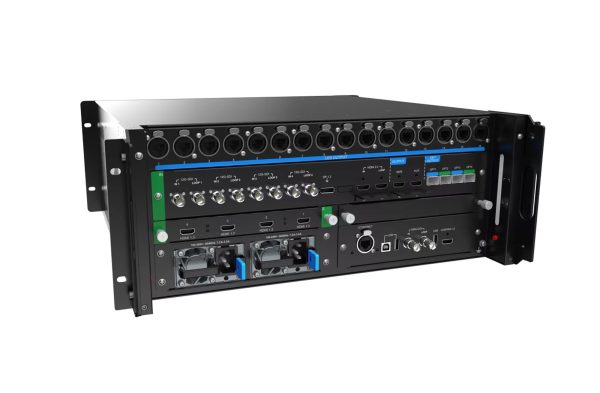

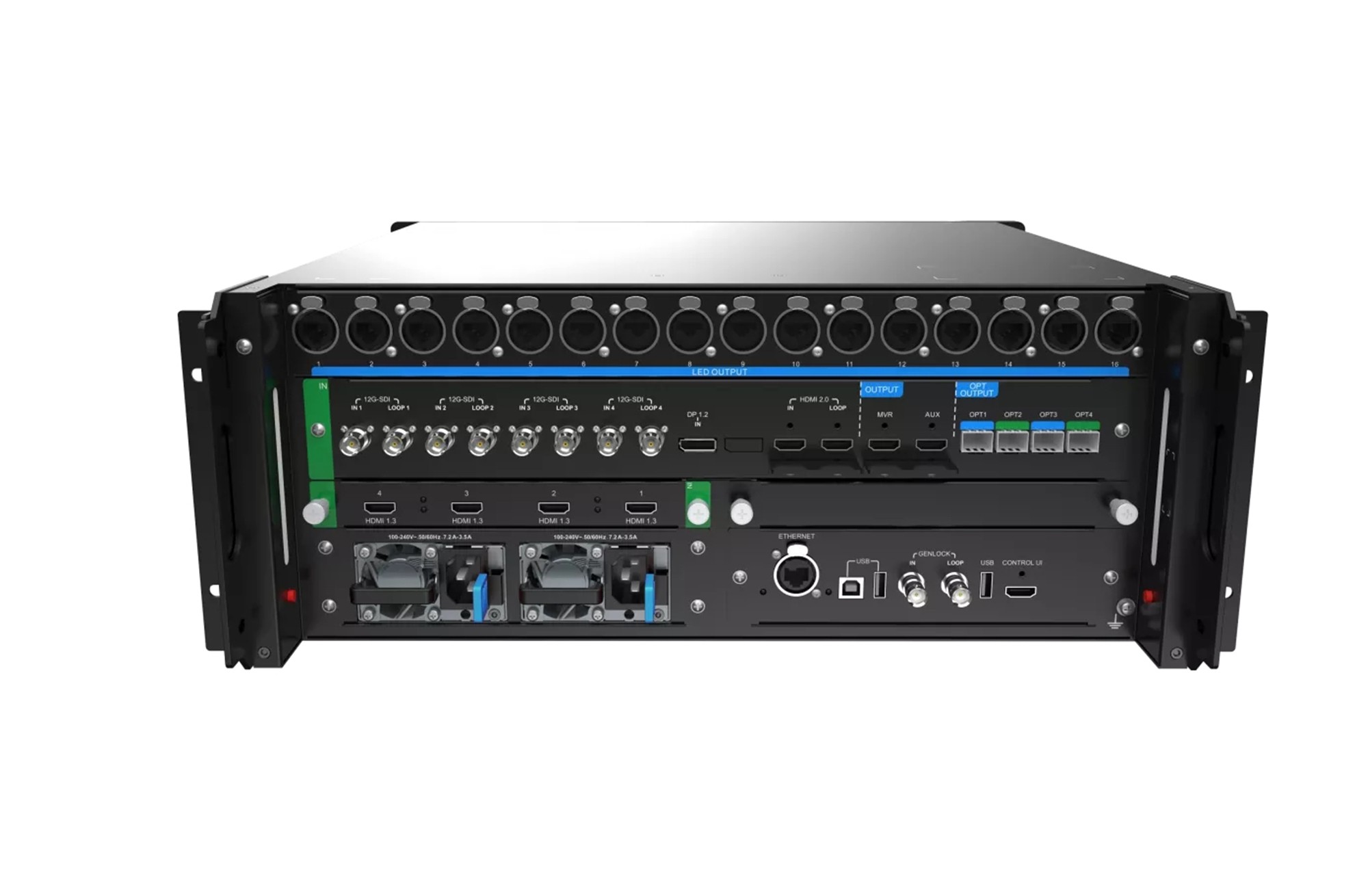

| Väljund | ||
| Ühendus | Kogus | Kirjeldus |
| Etherneti port | 16 | Gigabit Etherneti väljundpordid |
| Maksimaalne kandevõime: 8.8 miljonit pikslit | ||
| Maksimaalne laius: 8192 pikslit | ||
| Maksimaalne kõrgus: 8192 pikslit | ||
| OPT 1?? | 4 | 10G fiiberoptilised väljundpordid (kopeerimine ja kuum varundamine) |
| OPT 1 edastab andmeid Etherneti portides 1??. | ||
| OPT 2 edastab andmeid Etherneti portides 9??6. | ||
| OPT 3 on OPT kopeerimis-/kuum varukanal 1. | ||
| OPT 4 on OPT kopeerimis-/kuum varukanal 2. | ||
| MVR | 1 | Hdmi 1.3 pistik |
| Multivaaturi pistik sisendallika jälgimiseks, käibemaks, PGM või teostada segaseiret | ||
| TO | 1 | Hdmi 1.3 pistik |
| Lisaväljundi pistik abiseadme ühendamiseks, näiteks teleprompter | ||
| Kontrolli | ||
| Ühendus | Kogus | Kirjeldus |
| ETHERNET | 1 | Arvutiga suhtlemiseks või võrguühenduseks |
| USB | 3 | 1 × USB (Tüüp-B): Seadme silumiseks ühendage arvutiga. |
| 2 × USB (Tüüp-A): | ||
| Süsteemi värskendamiseks sisestage USB-draiv. | ||
| Ühendage hiir või klaviatuur. | ||
| Seadme kaskaadi väljundpistik | ||
| GENLOCK IN-LOOP | 1 | Ühendage kaskaadseadmete sünkroonimiseks sünkroonimissignaali allikas. |
| UI JUHTIMINE | 1 | Ühendage sisseehitatud Master VI tarkvara kasutajaliidese kuvamiseks monitoriga. |
