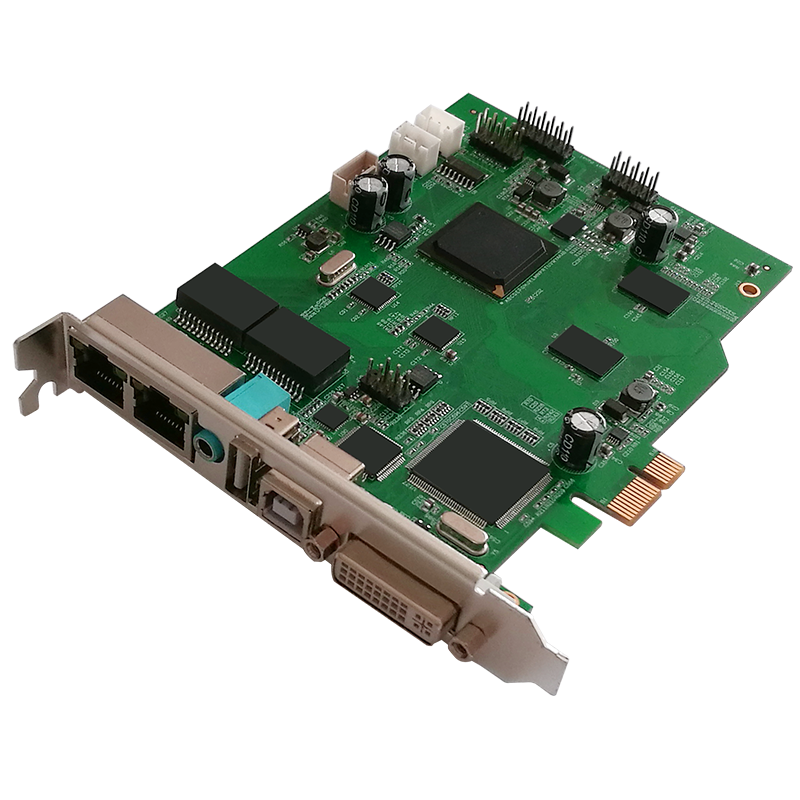

Colorlight S2-stuurkaart – As 'n nuwe generasie stuurkaart, S2 stuurkaart gelei module kontroleerder het sy kernskyfies opgedateer, en die prestasie het aansienlik verbeter.
Dit neem dubbele USB2.0 aan as die kommunikasie-koppelvlak om hoëspoedkommunikasie tussen die rekenaar en stuurkaarte te bewerkstellig.
S2 video kontroleerder kaart besef kaskade tussen verskeie kaarte en baie meer gerieflik. Bowendien, dit rus PCI-E 1X-koppelvlak toe, wat meer veelsydig is. S2-stuurkaart kan perfek op klein skerms toegepas word.
Colorlight S2-stuurkaart Sinchroniese ColorLight S2 LED-skerm-stuurbokskenmerke
·DVI sein invoerpoort
·Oudio-invoerpoort met sinchroniese transmissie via Ethernet-kabel
·Maksimum invoerresolusie: 1920×1200 piksels
·Laai kapasiteit: 1.31 miljoen pixels; Maksimum breedte: 2560 pixels, Maksimum Hoogte: 2560 pixels
·2 Gigabit Ethernet-uitsetpoorte ondersteun skerm arbitrêre splitsing
·Dubbele USB-poorte vir hoëspoedkonfigurasie en maklike waterval
·Verbeterde grysskaalwerkverrigting teen lae helderheid
·Toegerus met 1 × PCI-E-koppelvlak vir verhoogde veelsydigheid
·Wye werkspanning met DC 3,8 ~ 12V
·Versoenbaar met alle reekse Colorlight-ontvangskaarte
| Videobron-koppelvlak | |
|---|---|
| Tipe koppelvlak | DVI |
| Ontvang Resolusie | 1920×1200 piksels |
| Raamtempo | 60Hz, ondersteun outo-aanpassing |
| Uitset-koppelvlak | |
|---|---|
| Hoeveelheid | 2 hawens |
| Beheerarea | Elke netto-poort is 1280 × 512 piksels (of ekwivalente area). 2 netto poorte is 1280 × 1024 piksels (of ekwivalente area)
Enkelkaart maksimum breedte tot 2560 pixels, en 2560 pixels in hoogte |
| Transmissie afstand | CAT5 40m；CAT6 70m；Optiese vesel: Geen beperking nie |
| Netto poort cascading | Op-af of links-regs kaskade gedefinieer deur gebruiker |
| Transmissiemodus | Raammodus (Gigabit Ethernet) met CRC |
| Verbindingstoerusting | |
|---|---|
| Kaart ontvang | Versoenbaar met alle reekse Colorlight-ontvangskaarte |
| Randapparatuur | Multifunksie kaart, optiese vesel omskakelaar, Gigabit-wisselaar |
| Spesifikasie | |
|---|---|
| Grootte | 140× 105 mm |
| Insetspanning | DC 3,8V-12V |
| Gegradeerde kragverbruik | 6W |
| Gewig | 100g |
| Eksterne koppelvlakke | |
|---|---|
| Konfigurasiepoort | USB |
| Intydse konfigurasie | Ondersteun |
| Helderheid en Chromatisiteit aanpassing | Ondersteun |
| Slim opsporingstelsel | DVI-koppelvlakopsporing |
| Intydse klok | Sluit intydse horlosie in |
| Meer funksies | |
|---|---|
| Multi-skerm beheer | Veelvuldige skerms met verskillende groottes kan gelyktydig beheer word |
| Agtergrond speel | Ondersteun agtergrondspel (Uitgebreide modus) |
| Oudio-oordrag | Ondersteun |
| BER-opsporing | Ethernet-kabelkwaliteit en foutopsporing |
